Conectores sin tornillos para el cableado interior de equipos de iluminación y eléctricos.
- Cuerpo aislante: poliamida 6.6, color crema, V0 (según UL94).
- Borna: Acero.
- Hilo Incandescente a 960ºC según EN 60695-2-11.
- Especificaciones técnicas según EN 60998.
- Cumple el apartado 4.7 (Bornes y conexiones a la red de alimentación) de la norma UNE-EN 60598-1. Luminarias. Requisitos generales y ensayos.
Como componente de equipos de iluminación para un cableado rápido con conductores de cobre.
Su diseño es compatible con robots de cableado.
Posibilidad de suministro con grabados personalizados.
Variantes con tierra interna, tierra tornillo y tierra anclada.
Regleta de Conexión Rápida 3102
Capacidad conexión:
- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Grabado estándar: NL.
Intensidad: 24 A
Polos: 2
Pin: NO
Regleta de conexión rápida 3102 A
Capacidad conexión:
- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Grabado estándar: NL.
Intensidad: 24 A
Polos: 2
Pin: SI

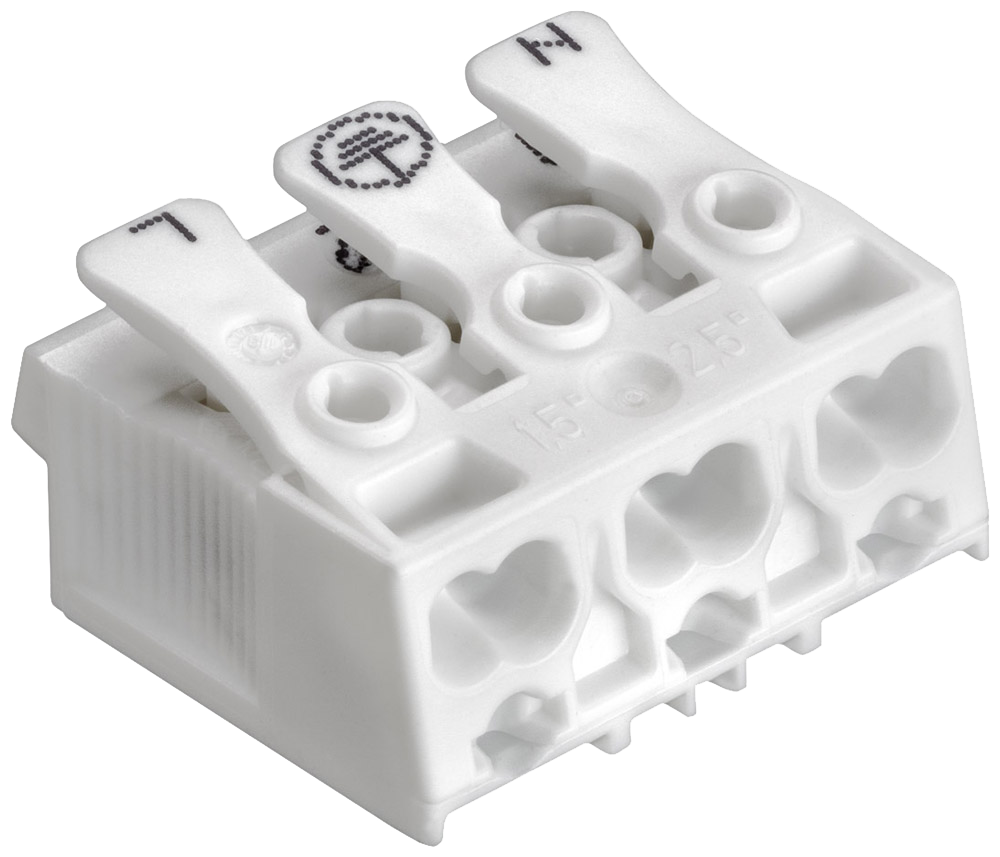

Regleta de Conexión Rápida 3103
Capacidad conexión:
- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
Intensidad: 24 A
Polos: 3
Pin: NO
Regleta de Conexión Rápida 3103
Capacidad conexión:
- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
- Con tierra anclada.
Intensidad: 24 A
Polos: 3
Tierra: Tierra anclada
Pin: NO
Regleta de Conexión Rápida 3103
Capacidad conexión:
- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
Intensidad: 24 A
Polos: 3
Tierra: Tierra interna
Pin: NO
Regleta de Conexión Rápida 3103 tierra tornillo
Capacidad conexión:
- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
Intensidad: 24 A
Polos: 3
Tierra: Tierra tornillo
Pin: NO
Regleta de conexión Rápida 3103 A
Capacidad conexión:
- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
Intensidad: 24 A
Polos: 3
Pin: SI
Regleta de Conexión Rápida 3103 A TA
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
Intensidad: 24 A
Polos: 3
Tierra: Tierra anclada
Pin: SI
Regleta de Conexión Rápida 3103 A TI
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
Intensidad: 24 A
Polos: 3
Tierra: Tierra interna
Pin: SI
Regleta de Conexión Rápida 3103 A TT
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
Intensidad: 24 A
Polos: 3
Tierra: Tierra tornillo
Pin: SI
Regleta de Conexión Rápida 3104
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Pin: NO
Regleta de Conexión Rápida 3104 TI
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Tierra: Tierra interna
Regleta de Conexión Rápida 3104 TT
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Tierra: Tierra tornillo
Regleta de Conexión Rápida 3104 TA
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Tierra: Tierra anclada
Regleta de Conexión Rápida 3104 A
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Pin: SI
Regleta de Conexión Rápida 3104 A TA
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Tierra: Tierra anclada
Pin: SI
Regleta de Conexión Rápida 3104 A TI
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Tierra: Tierra interna
Pin: SI
Regleta de Conexión Rápida 3104 A TT
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.
Intensidad: 24 A
Polos: 4
Tierra: Tierra tornillo
Pin: SI
Regleta de Conexión Rápida 3105
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Pin: NO
Regleta de Conexión Rápida 3105 TI
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Tierra: Tierra interna
Regleta de Conexión Rápida 3105 TT
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Tierra: Tierra tornillo
Pin: NO
Regleta de Conexión Rápida 3105 TI
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Tierra: Tierra anclada
Pin: NO
Regleta de conexión rápida 3105 A
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Pin: SI
Regleta de Conexión Rápida 3105 A TA
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Tierra: Tierra anclada
Pin: SI
Regleta de Conexión Rápida 3105 A TI
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Tierra: Tierra interna
Pin: SI
Regleta de Conexión Rápida 3105 A TT
Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)
Voltaje: 450 V
Temperatura: 110ºC
Constructivas:
- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.
Intensidad: 24 A
Polos: 5
Tierra: Tierra tornillo
Pin: SI
Antitracción para Regletas de Conexión Rápida
Constructivas:
- Para sujetar los conductores externos de alimentación en el montaje de luminarias (según apartado 5.2 de EN 60598) y fijar la pieza de conexión sin tornillo o remache.
- Sus funciones principales son:
• Evitar la torsión de los conductores.
• Soportar esfuerzos de tracción.
• Proteger el revestimiento de los conductores contra la abrasión y el rozamiento.
- Válido para los modelos 3103, 3104, 3105, 3103-A, 3104-A y 3105-A.
- Fácil manipulación.
Ejecuciones:
- Según material aislante: ST/5 (poliamida 6, color natural).
