Bornas de derivación HPS para conexiones eléctricas

Tekox
Venta/distribuidor/mayorista Bornas de derivación HPS

Bornas de derivación HPS

HPS

Bornas para conexiones eléctricas con uno o varios conductores de cobre sin corte del conductor principal.

CE
AENOR
LIBRE DE HALOGENOS
ROHS
Materias primas:

- Cuerpo aislante: Poliamida 6, color natural. V2 (según UL94)
- Borna: latón niquelado.
- Tornillos: latón niquelado y rosca métrica.

Características constructivas:

- Hilo Incandescente a 960ºC según EN 60695-2-11.
- Especificaciones técnicas según EN 60998 (modelos hasta 35 mm2).
- Especificaciones técnicas según EN 60947 (modelos desde 50 mm2).

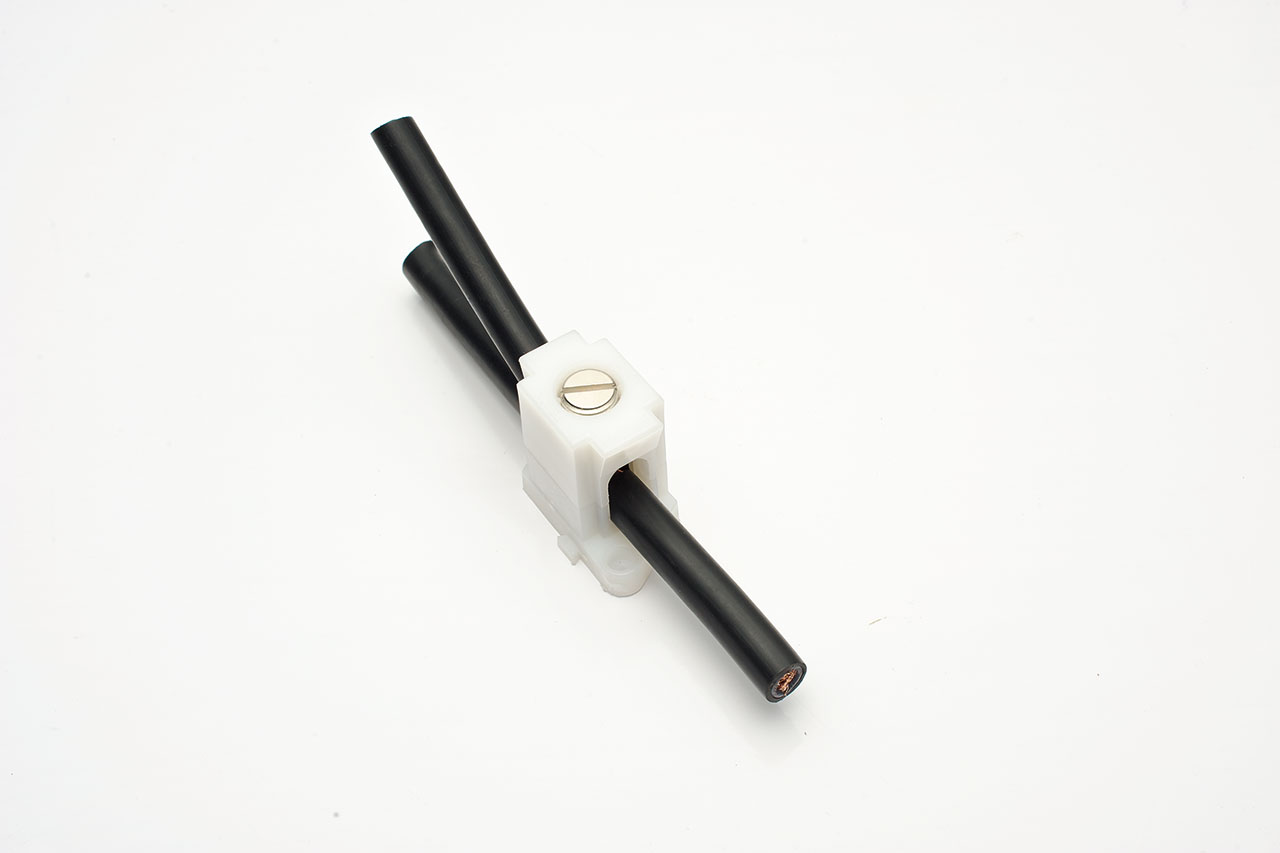

La conexión más segura y fiable

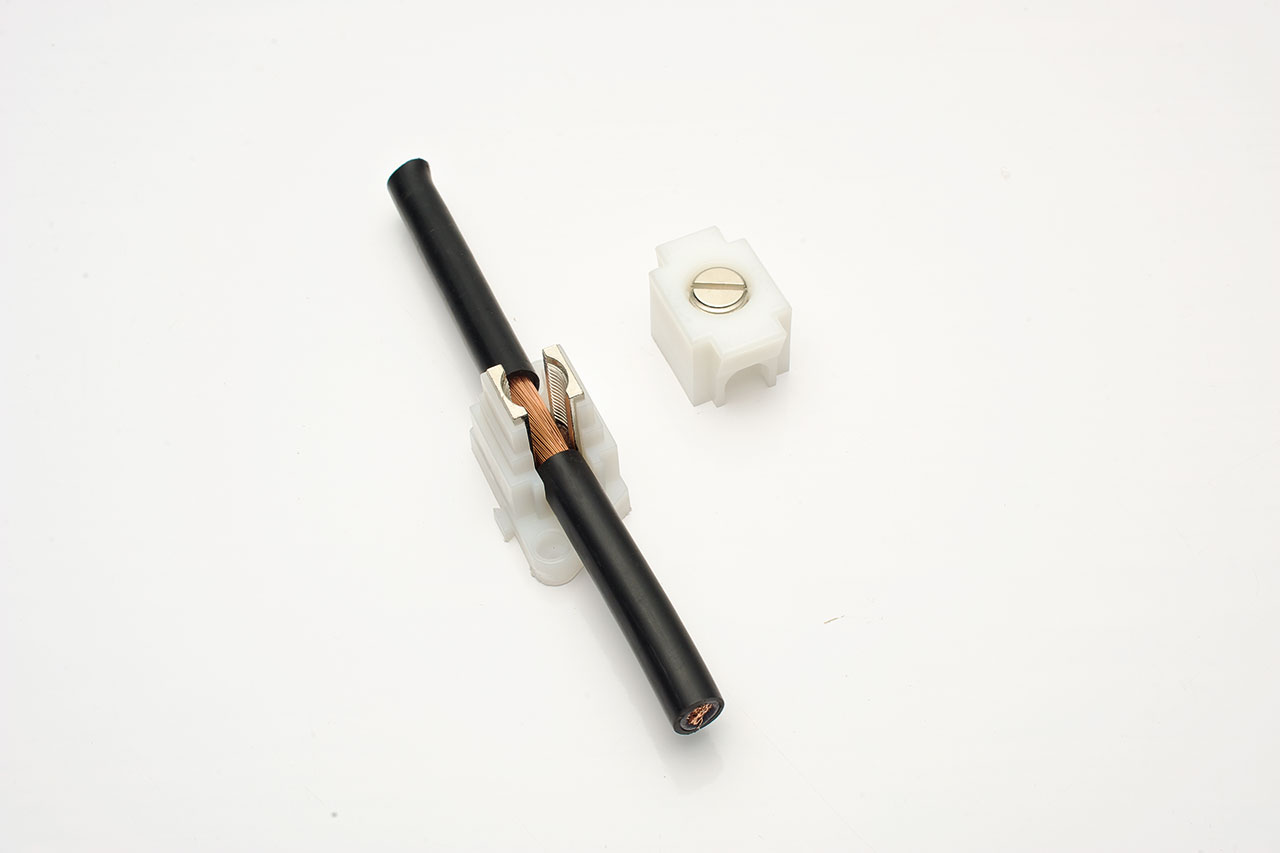

Bornas de derivación diseñadas para reducir al máximo la manipulación, aportando la mayor seguridad en el apriete evitando la deformación de la borna metálica.

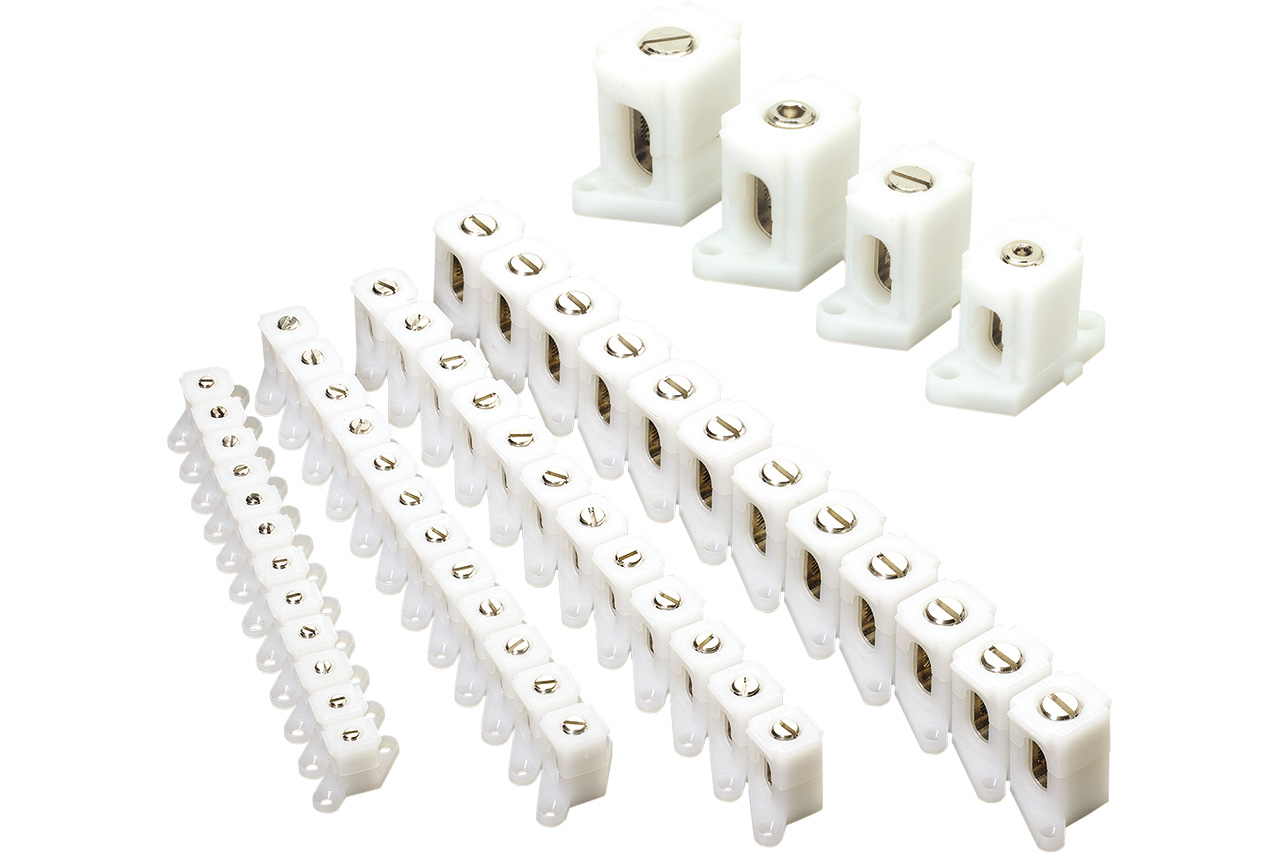

Modelos desde 6 mm² hasta 35 mm² suministrados en tiras de 12 polos fácilmente divisibles sin necesidad de útil de corte.

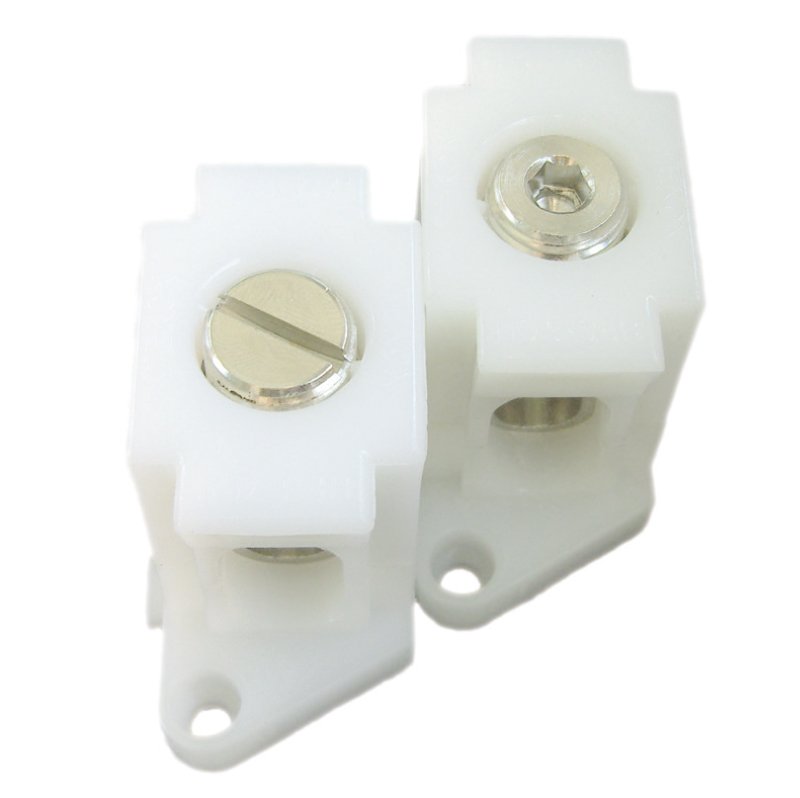

Modelos desde 50 mm² hasta 150 mm² disponible con tornillo Allen.

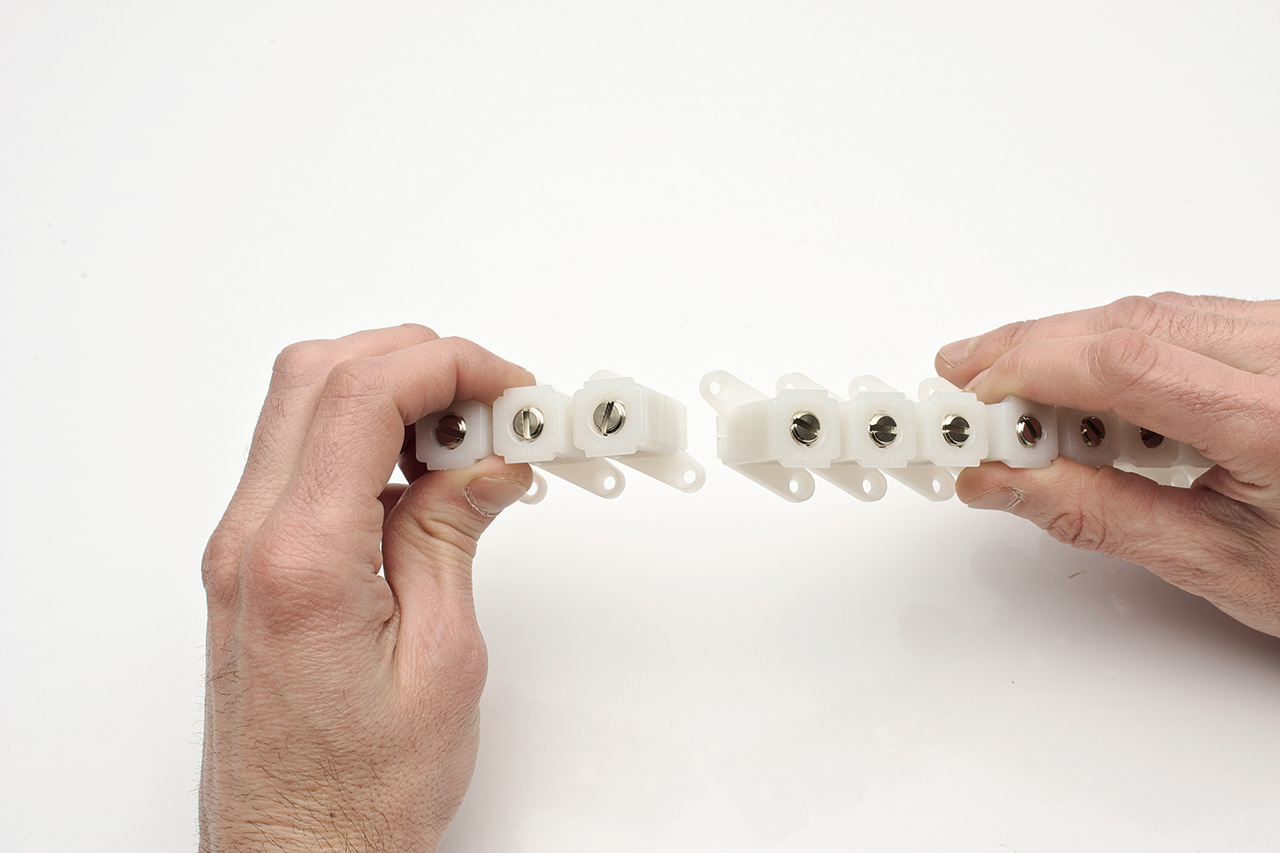

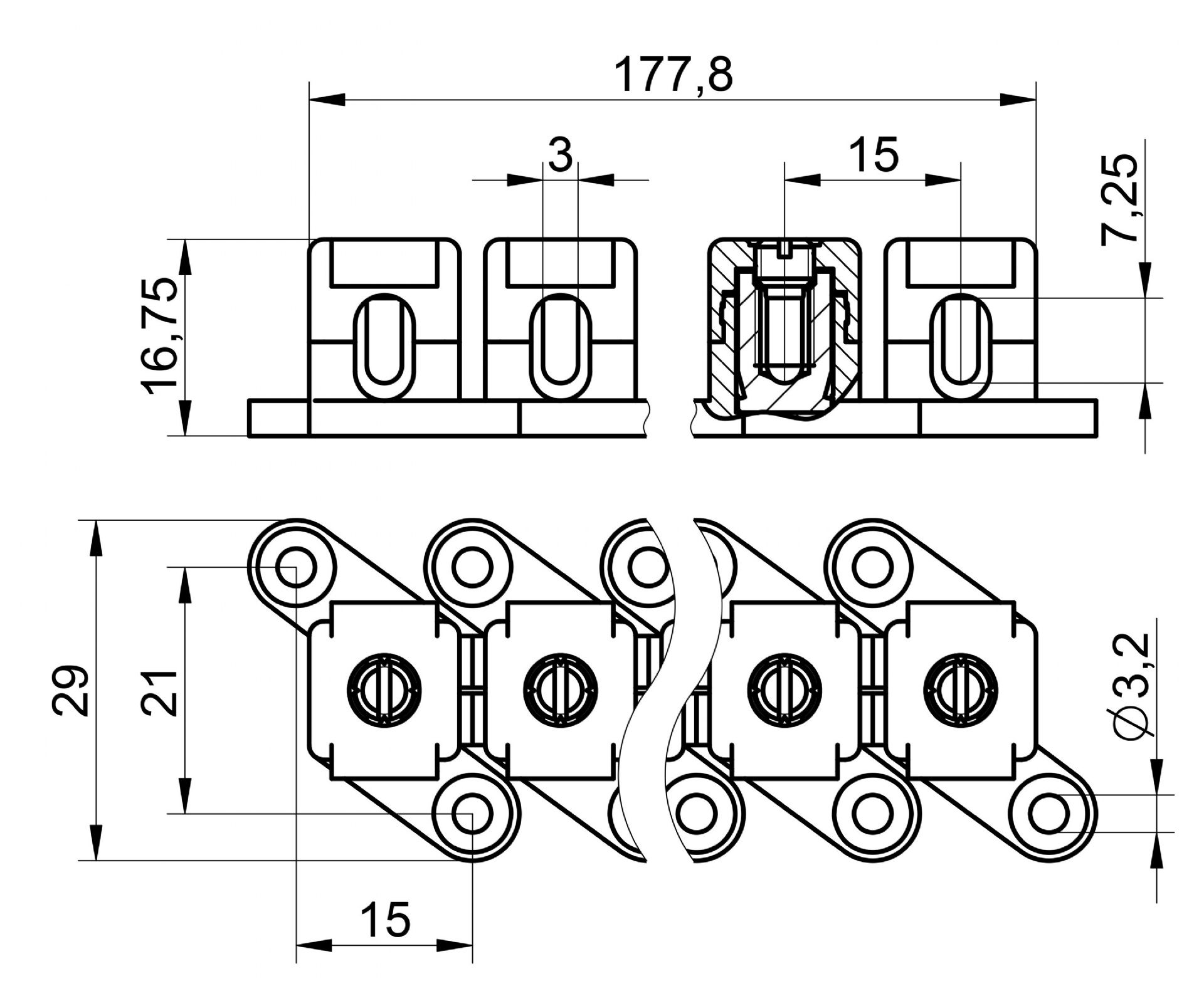

Hasta 35 mm², tiras de 12 polos, divisibles sin necesidad de útil de corte

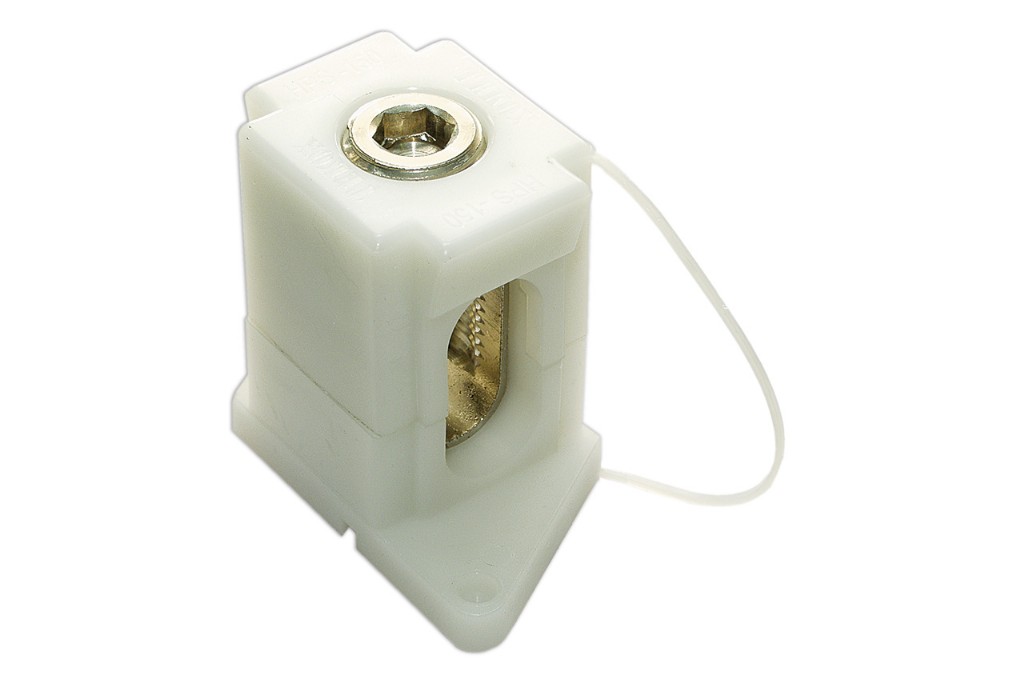

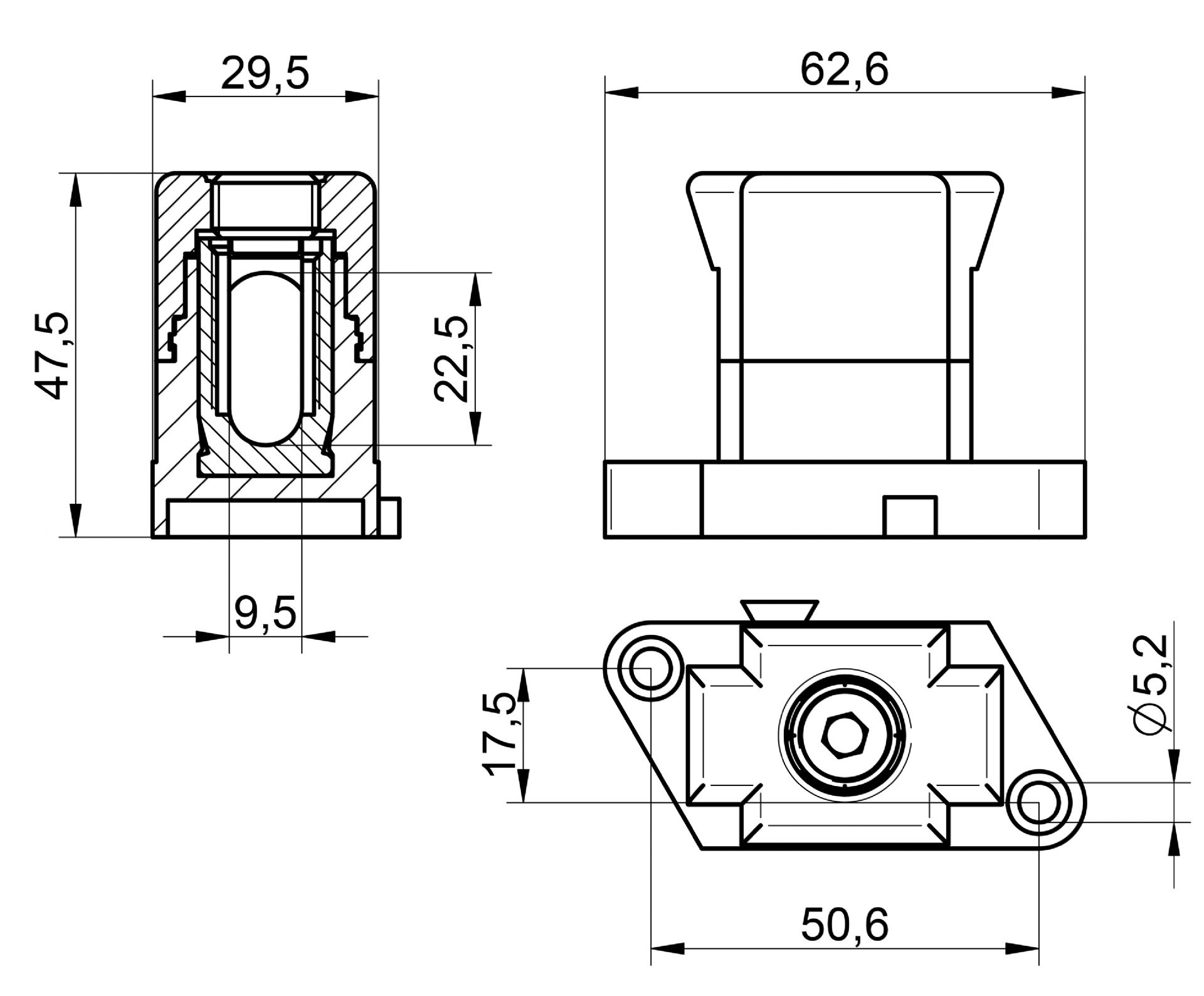

Modelos desde 50 mm² disponibles con tornillo Allen

HPS 6

Regleta de hilo pasante

Capacidad conexión:

- Cable rígido: 6 mm² / 2,5mm²

- Cable flexible: 4 mm² / 2,5mm²

Voltaje: 500 V

Temperatura: 110ºC

Constructivas:

- Ejecución en 12 polos, facilmente divisibles sin utilizar herramientas.

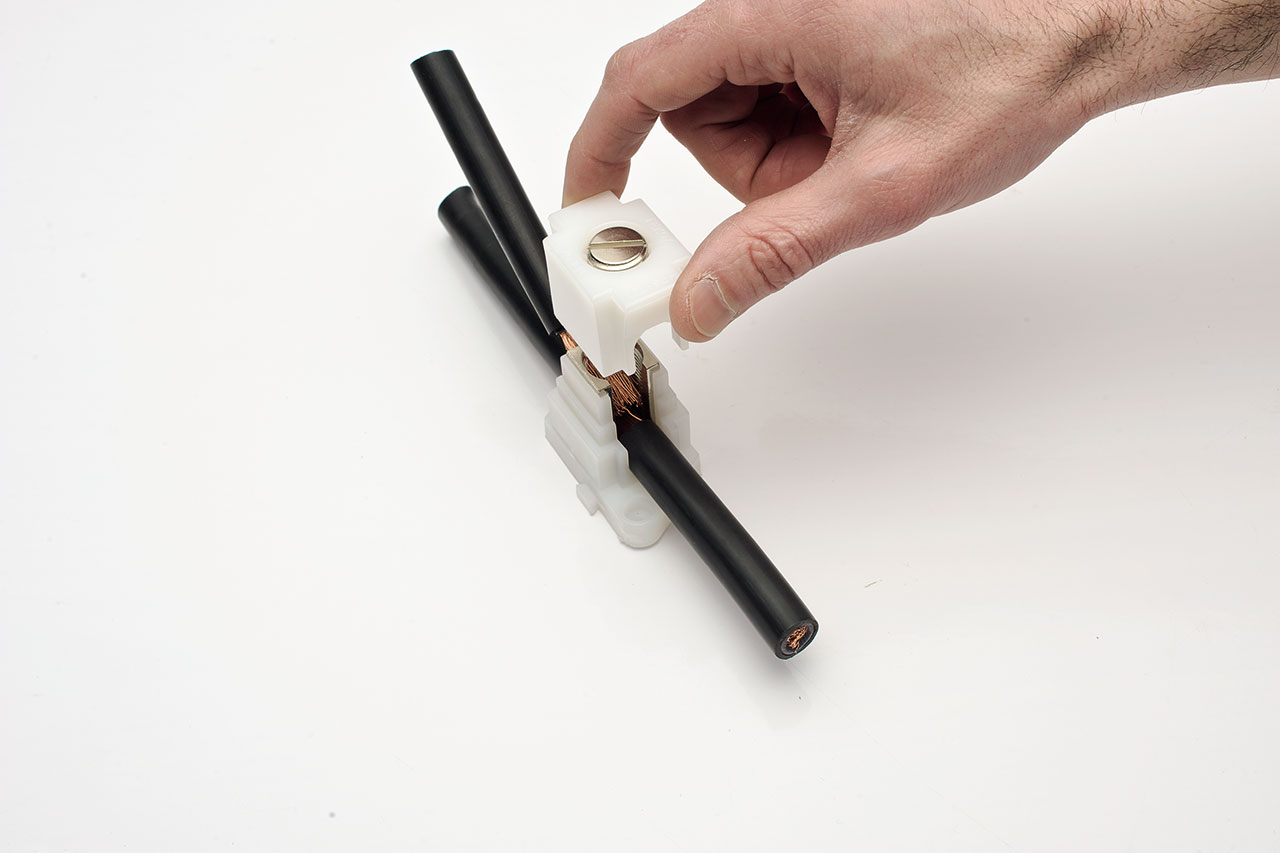

- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 41 A

Par apriete: 1,2 Nm

Métrica: M 5

Tornillo: Normal

HPS 10

Regleta de hilo pasante

Capacidad conexión:

- Cable rígido: 10 mm² / 4 mm²

- Cable flexible: 6 mm² / 4 mm²

Voltaje: 500 V

Temperatura: 110ºC

Constructivas:

- Ejecución en 12 polos, facilmente divisibles sin utilizar herramientas.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 57 A

Par apriete: 1,2 Nm

Métrica: M 6

Tornillo: Normal

HPS 16

Regleta de hilo pasante

Capacidad conexión:

- Cable rígido: 16 mm² / 6 mm²

- Cable flexible: 10 mm² / 4 mm²

Voltaje: 500 V

Temperatura: 110ºC

Constructivas:

- Ejecución en 12 polos, facilmente divisibles sin utilizar herramientas.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 76 A

Par apriete: 2,5 Nm

Métrica: M 8

Tornillo: Normal

HPS 25/35

Regleta de hilo pasante

Capacidad conexión:

- Cable rígido: 35 mm² / 16 mm²

- Cable flexible: 25 mm² / 10 mm²

Voltaje: 500 V

Temperatura: 110ºC

Constructivas:

- Ejecución en 12 polos, facilmente divisibles sin utilizar herramientas.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 125 A

Par apriete: 2,5 Nm

Métrica: M 12

Tornillo: Normal

HPS 50

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 50 mm² / 35 mm²

- Cable flexible: 35 mm² / 35 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 150 A

Par apriete: 5 Nm

Métrica: M 14

Tornillo: Normal

HPS 50/A

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 50 mm² / 35 mm²

- Cable flexible: 35 mm² / 35 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 150 A

Par apriete: 5 Nm

Métrica: M 14

Tornillo: Allen

HPS 70

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 70 mm² / 50 mm²

- Cable flexible: 50 mm² / 50 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Tornillo con cabeza de allen.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 192 A

Par apriete: 5,5 Nm

Métrica: M 16

Tornillo: Normal

HPS 70/A

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 70 mm² / 50 mm²

- Cable flexible: 50 mm² / 50 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 192 A

Par apriete: 5,5 Nm

Métrica: M 16

Tornillo: Allen

HPS 95

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 95 mm² / 70 mm²

- Cable flexible: 70 mm² / 70 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Tornillo con cabeza de allen.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 232 A

Par apriete: 9 Nm

Métrica: M 18

Tornillo: Normal

HPS 95/A

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 95 mm² / 70 mm²

- Cable flexible: 70 mm² / 70 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 232 A

Par apriete: 9 Nm

Métrica: M 18

Tornillo: Allen

HPS 120

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 120 mm² / 95 mm²

- Cable flexible: 95 mm² / 95 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Tornillo con cabeza de allen.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 269 A

Par apriete: 11 Nm

Métrica: M 20

Tornillo: Normal

HPS 120/A

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 120 mm² / 95 mm²

- Cable flexible: 95 mm² / 95 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Tornillo con cabeza de allen.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 269 A

Par apriete: 11 Nm

Métrica: M 20

Tornillo: Allen

HPS 150/A

Borne de hilo pasante

Capacidad conexión:

- Cable rígido: 150 mm² / 120 mm²

- Cable flexible: 120 mm² / 120 mm²

Voltaje: 1000 V

Temperatura: 110ºC

Constructivas:

- Ejecución unipolar.
- Tornillo con cabeza de allen.
- Polos engarzables.
- Tornillo integrado en la tapa para reducir el tiempo de conexionado.
- Apriete de tornillo guiado.
- Posibilidad de fijación mediante tornillo.

Intensidad: 309 A

Par apriete: 50 Nm

Métrica: M 28

Tornillo: Allen
