Conexión rápida para equipos - 3100

Tekox

Conexión rápida para equipos 3100

Conexión Rápida

Conectores sin tornillos para el cableado interior de equipos de iluminación y eléctricos.

CE
VDE
ENEC 10
LIBRE DE HALOGENOS
ROHS
Materias primas:

- Cuerpo aislante: poliamida 6.6, color crema, V0 (según UL94).
- Borna: Acero.

Características constructivas:

- Hilo Incandescente a 960ºC según EN 60695-2-11.
- Especificaciones técnicas según EN 60998.
- Cumple el apartado 4.7 (Bornes y conexiones a la red de alimentación) de la norma UNE-EN 60598-1. Luminarias. Requisitos generales y ensayos.

Serie 3100

Como componente de equipos de iluminación para un cableado rápido con conductores de cobre.

Su diseño es compatible con robots de cableado.

Posibilidad de suministro con grabados personalizados.

Variantes con tierra interna, tierra tornillo y tierra anclada.

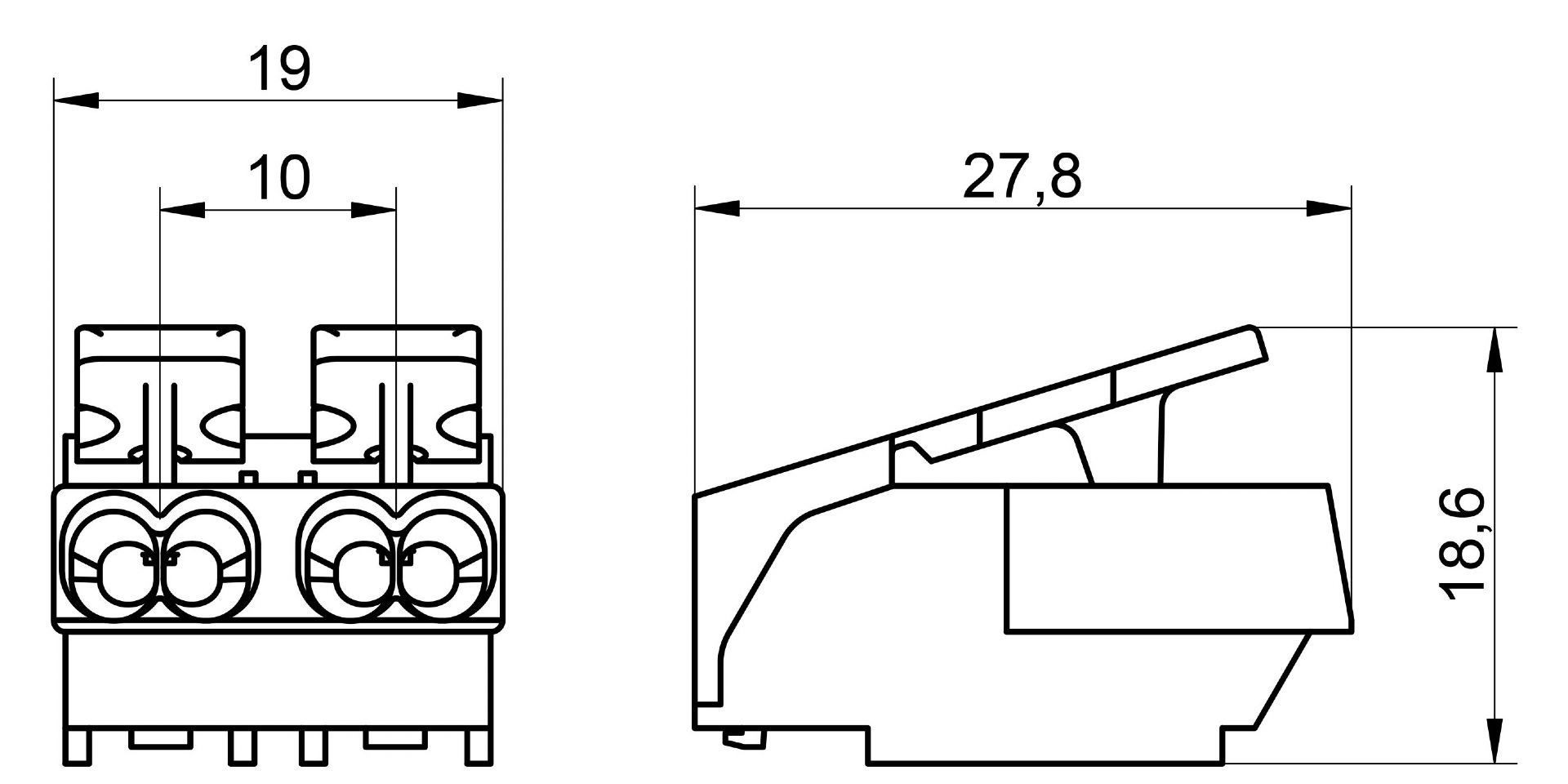

3102

Regleta de Conexión Rápida 3102

Capacidad conexión:

- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Grabado estándar: NL.

Intensidad: 24 A

Polos: 2

Pin: NO

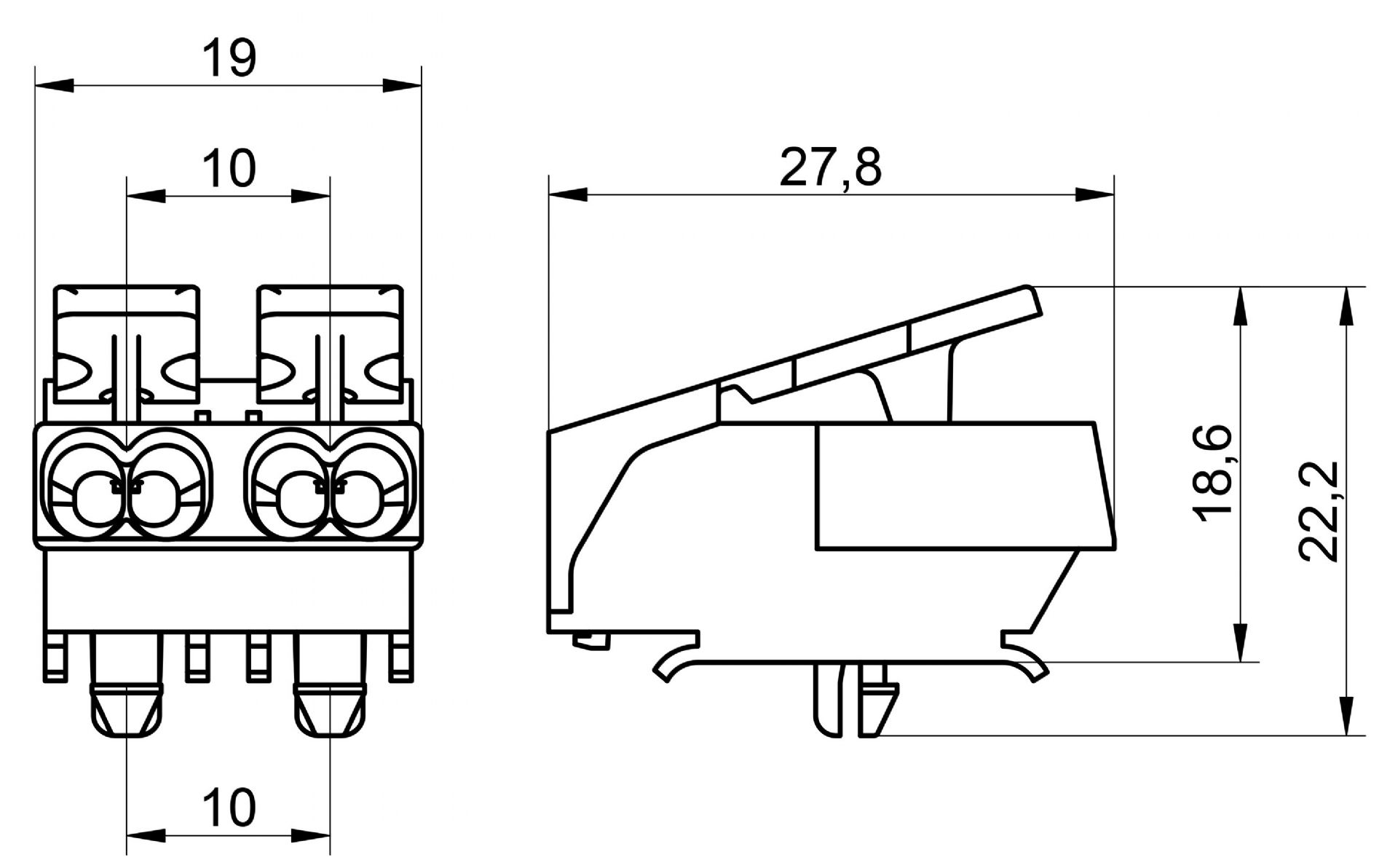

3102 A

Regleta de conexión rápida 3102 A

Capacidad conexión:

- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Grabado estándar: NL.

Intensidad: 24 A

Polos: 2

Pin: SI

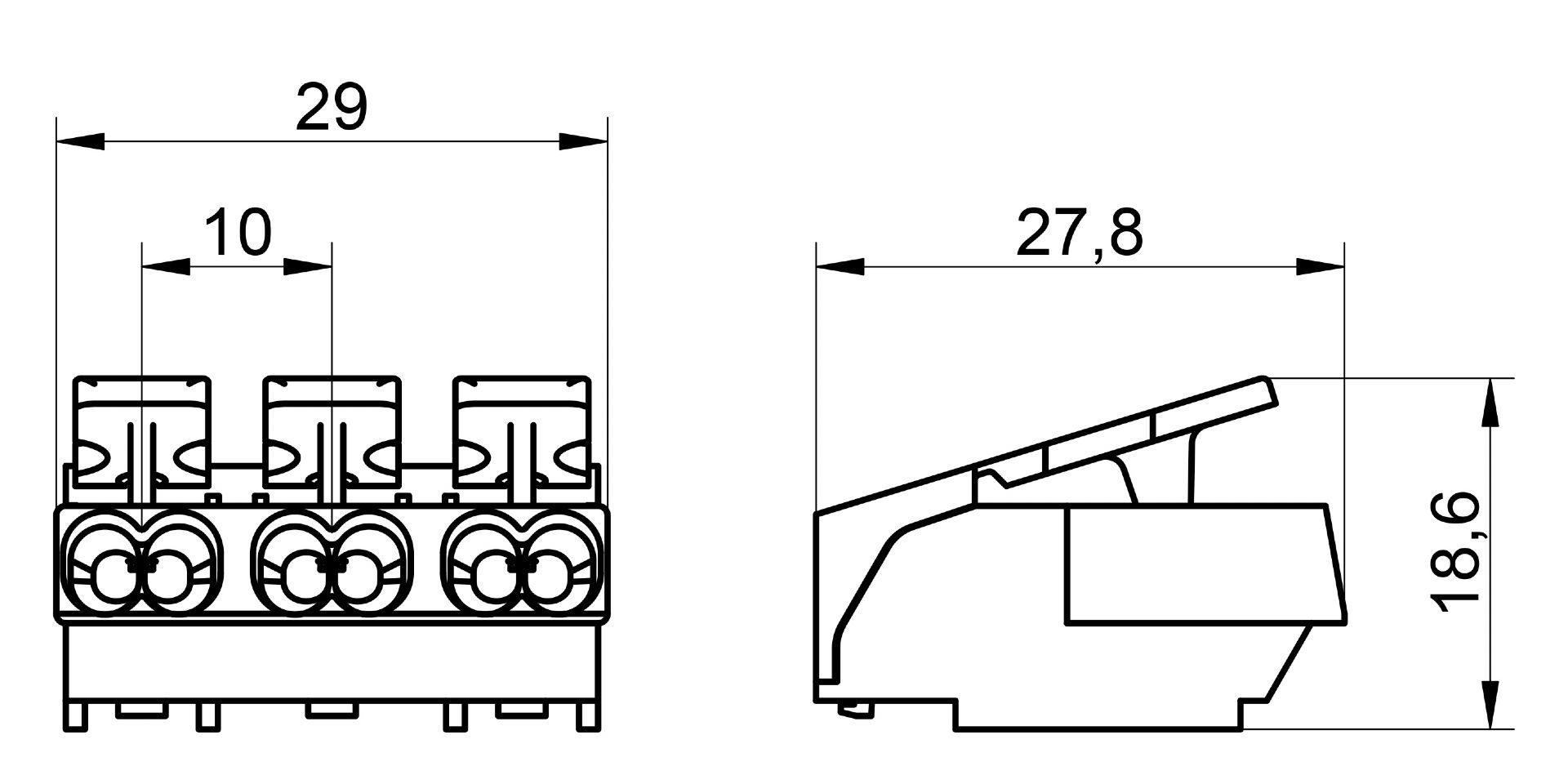

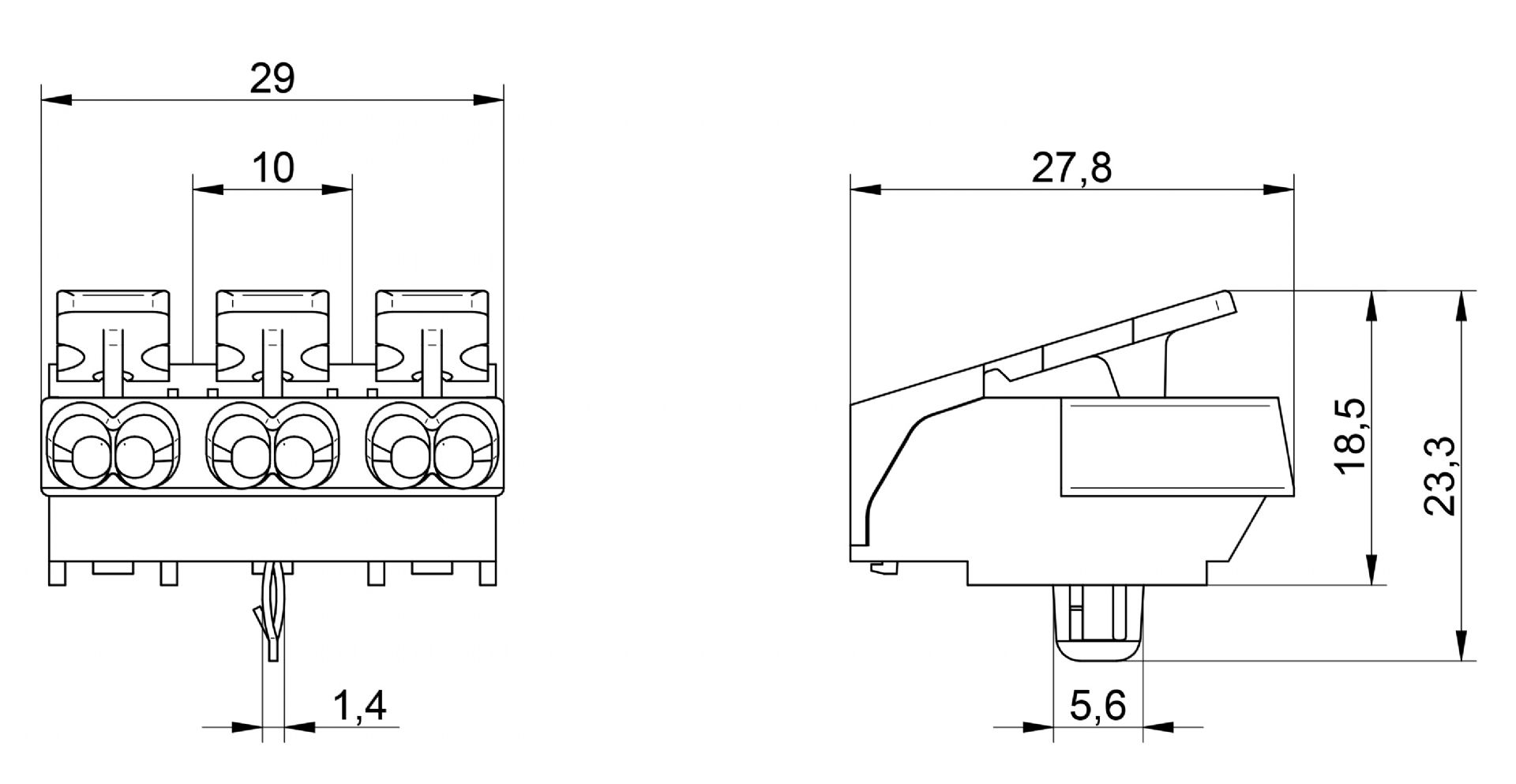

3103

Regleta de Conexión Rápida 3103

Capacidad conexión:

- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.

Intensidad: 24 A

Polos: 3

Pin: NO

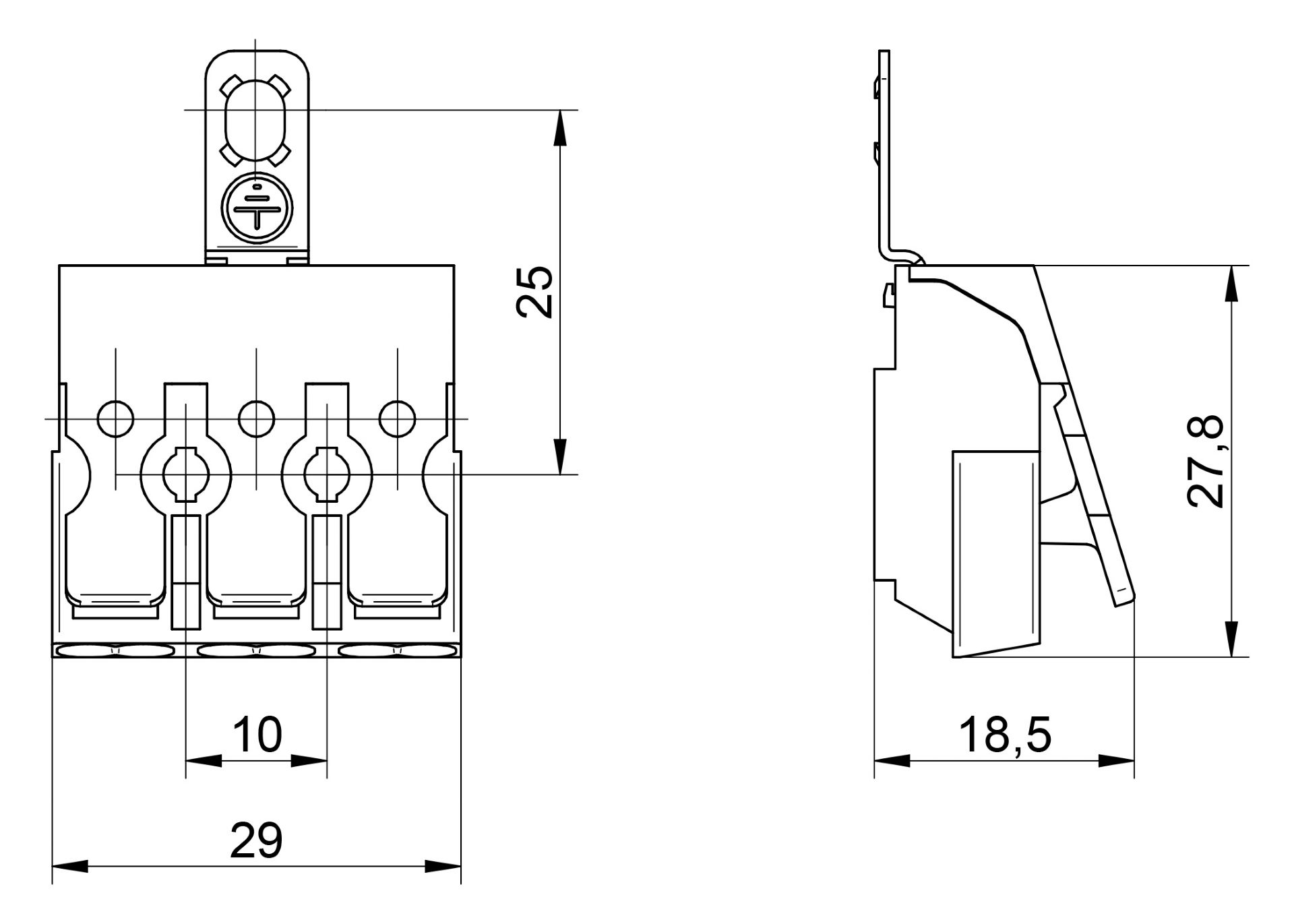

3103 TA

Regleta de Conexión Rápida 3103

Capacidad conexión:

- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.
- Con tierra anclada.

Intensidad: 24 A

Polos: 3

Tierra: Tierra anclada

Pin: NO

3103 TI

Regleta de Conexión Rápida 3103

Capacidad conexión:

- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.

Intensidad: 24 A

Polos: 3

Tierra: Tierra interna

Pin: NO

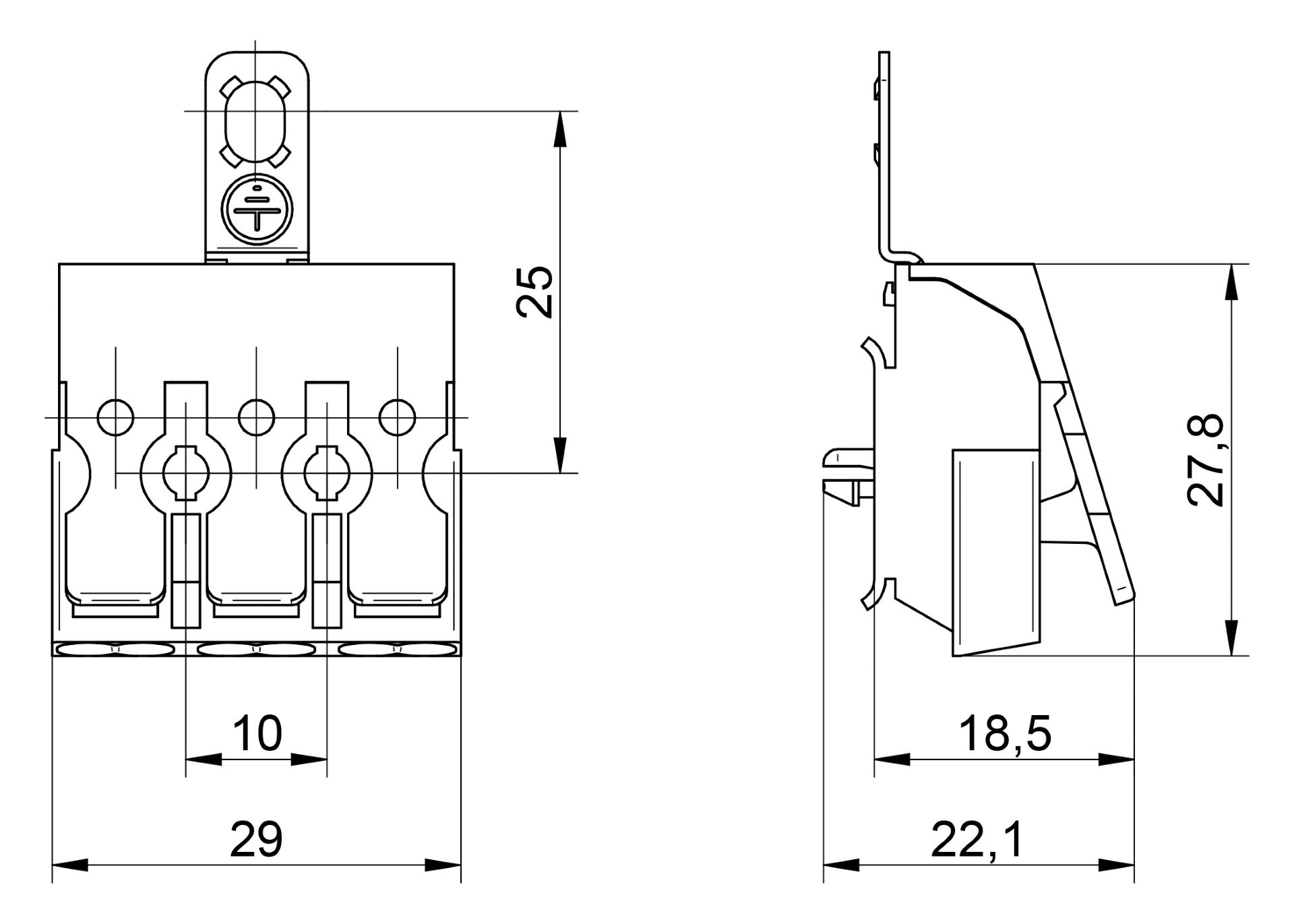

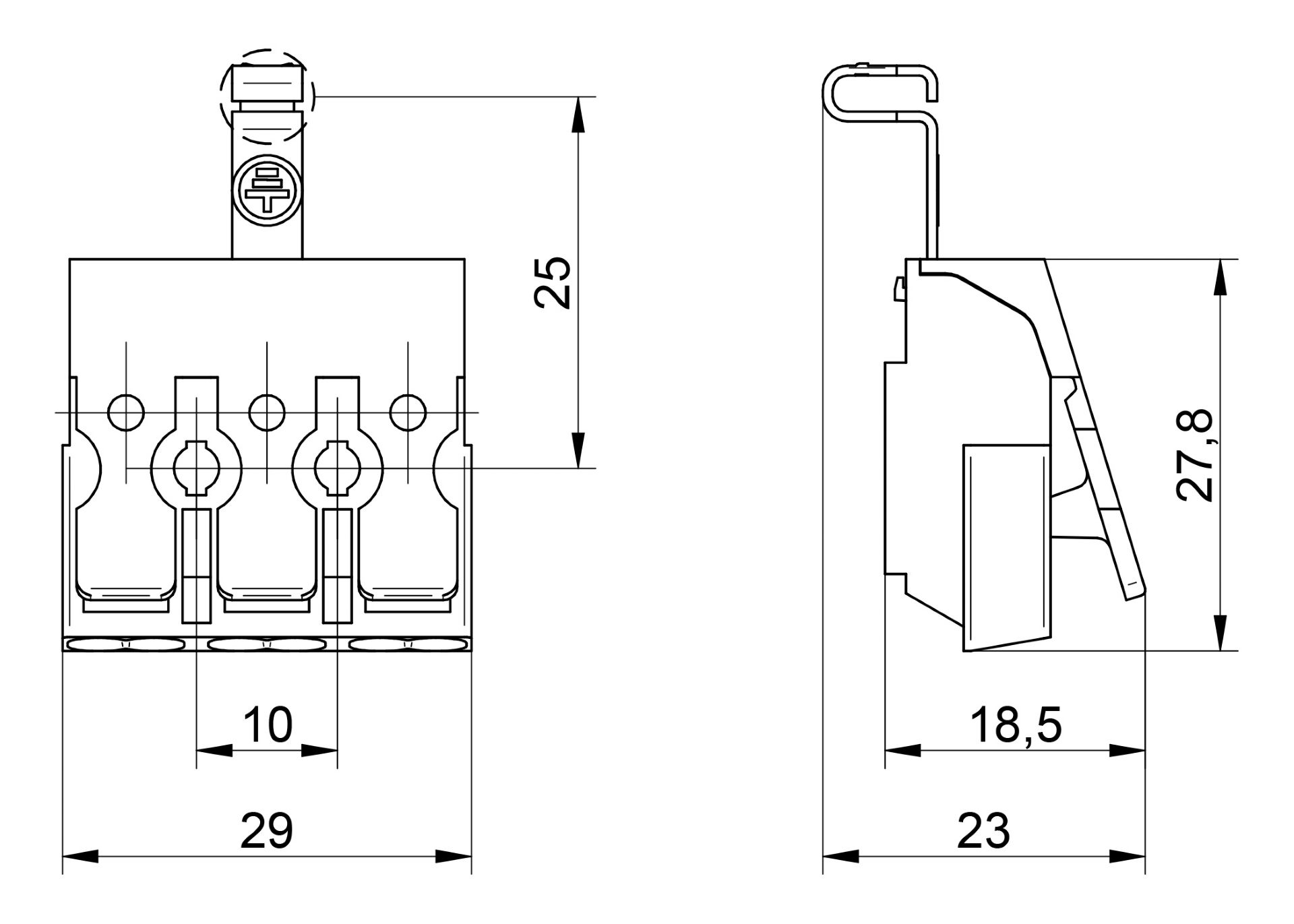

3103 TT

Regleta de Conexión Rápida 3103 tierra tornillo

Capacidad conexión:

- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.

Intensidad: 24 A

Polos: 3

Tierra: Tierra tornillo

Pin: NO

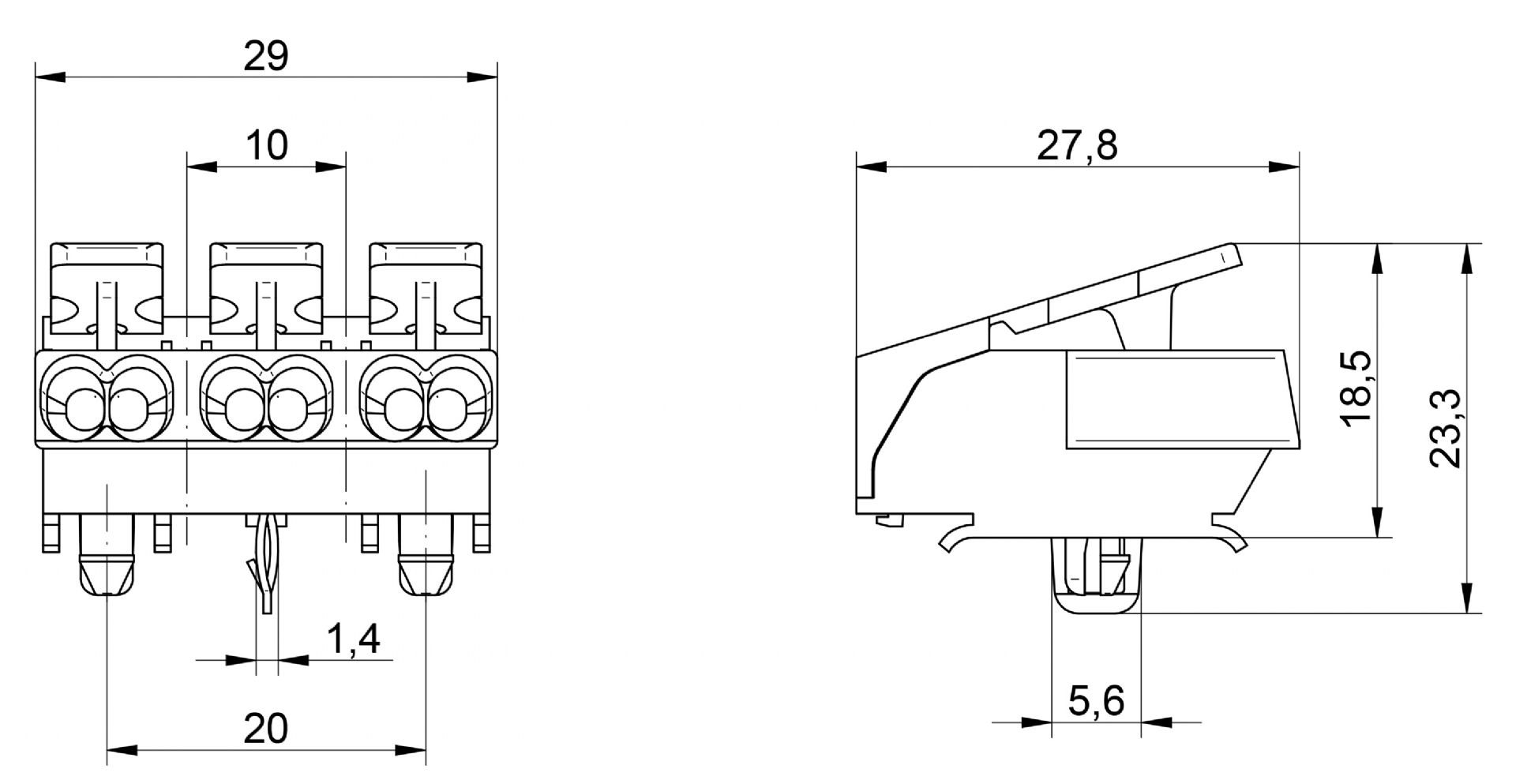

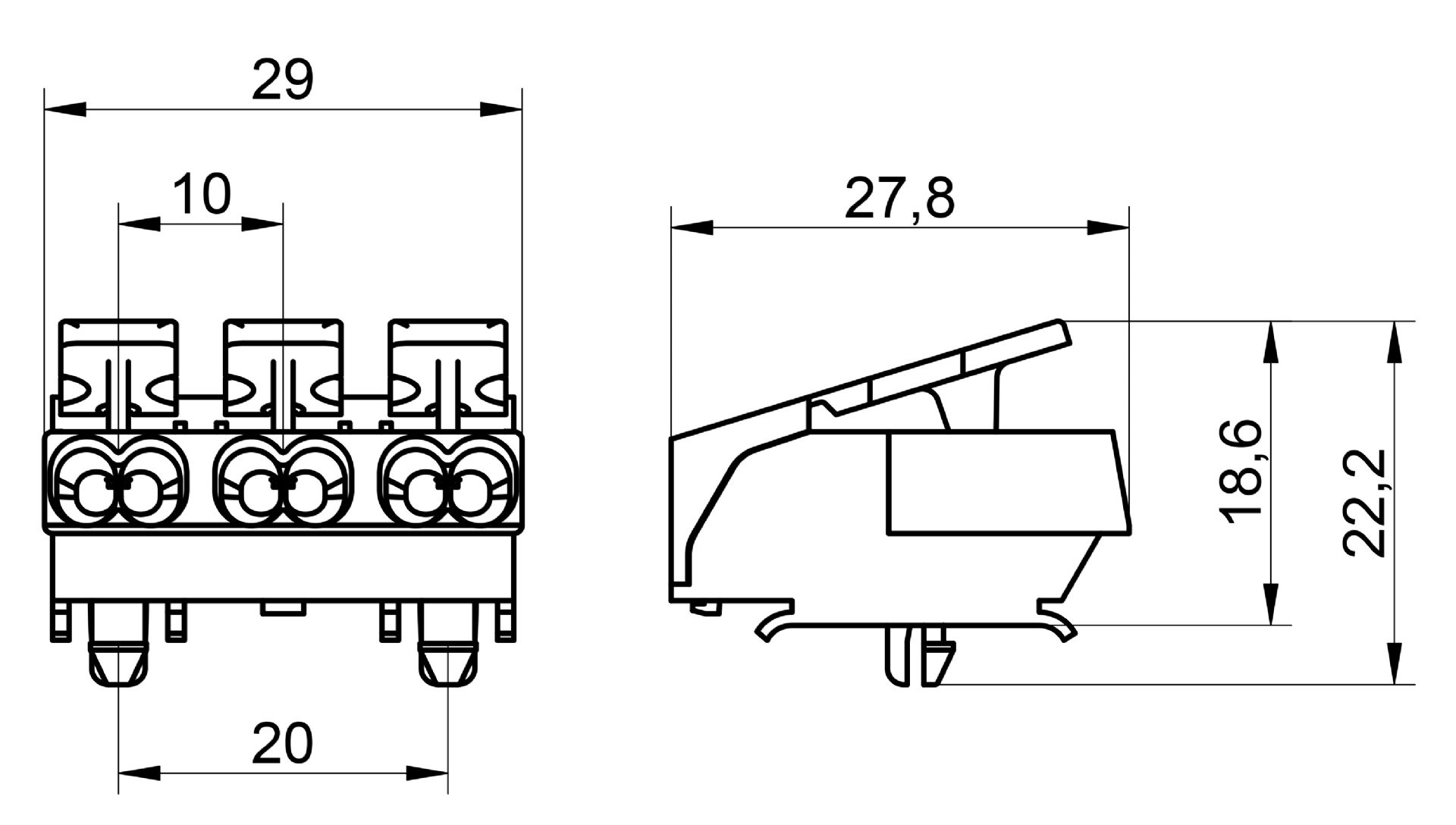

3103 A

Regleta de conexión Rápida 3103 A

Capacidad conexión:

- Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.

Intensidad: 24 A

Polos: 3

Pin: SI

3103 A TA

Regleta de Conexión Rápida 3103 A TA

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.

Intensidad: 24 A

Polos: 3

Tierra: Tierra anclada

Pin: SI

3103 A TI

Regleta de Conexión Rápida 3103 A TI

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.

Intensidad: 24 A

Polos: 3

Tierra: Tierra interna

Pin: SI

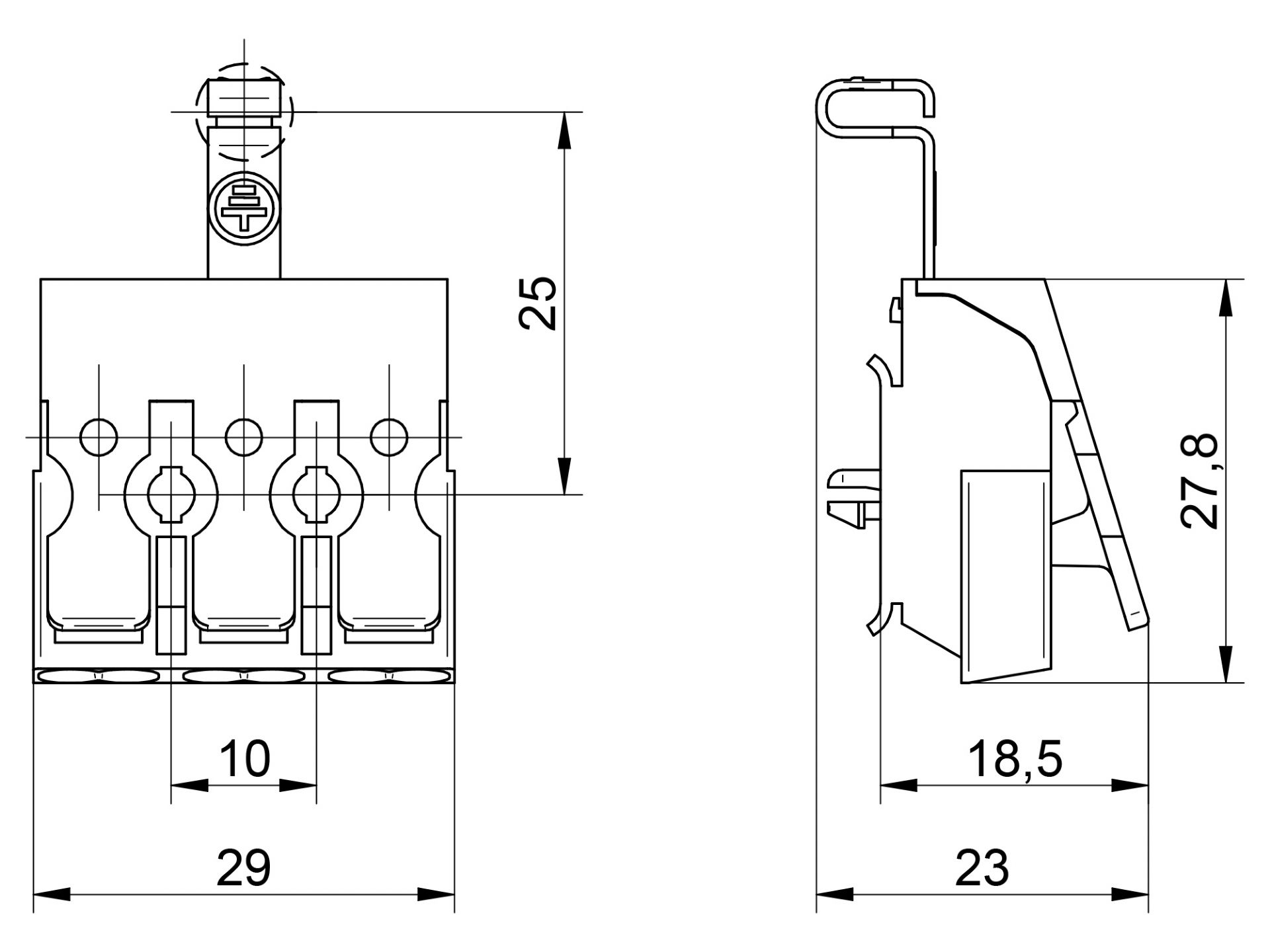

3103 A TT

Regleta de Conexión Rápida 3103 A TT

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L.

Intensidad: 24 A

Polos: 3

Tierra: Tierra tornillo

Pin: SI

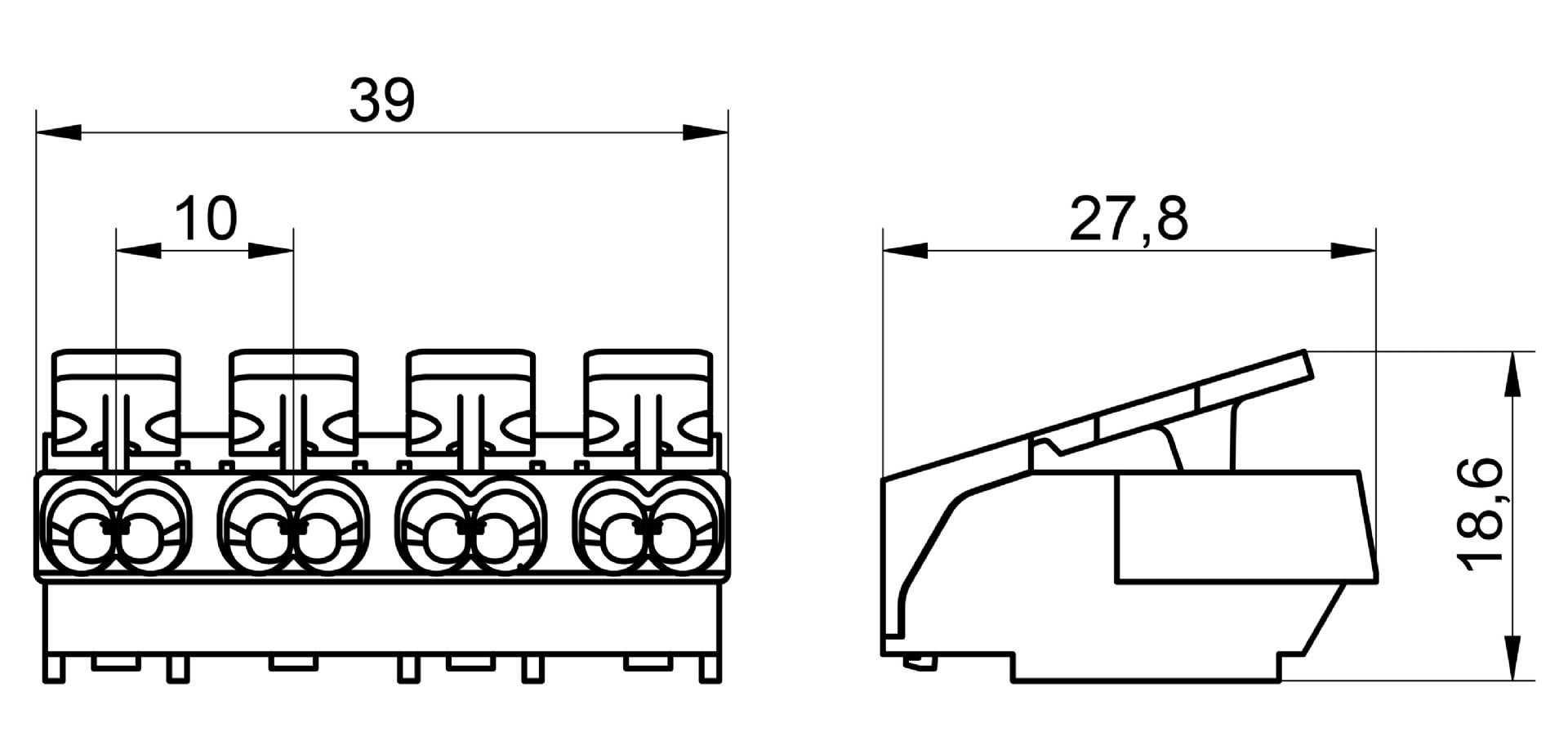

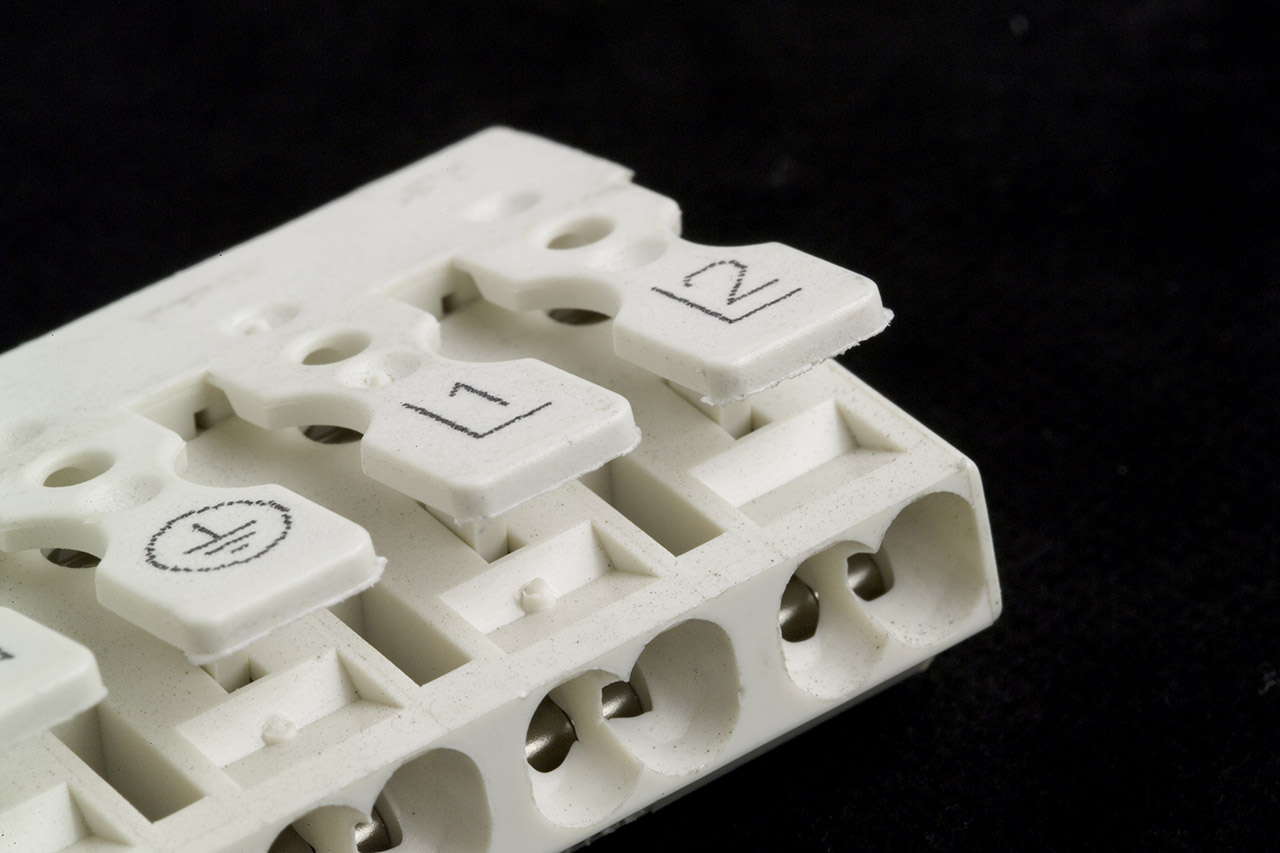

3104

Regleta de Conexión Rápida 3104

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Pin: NO

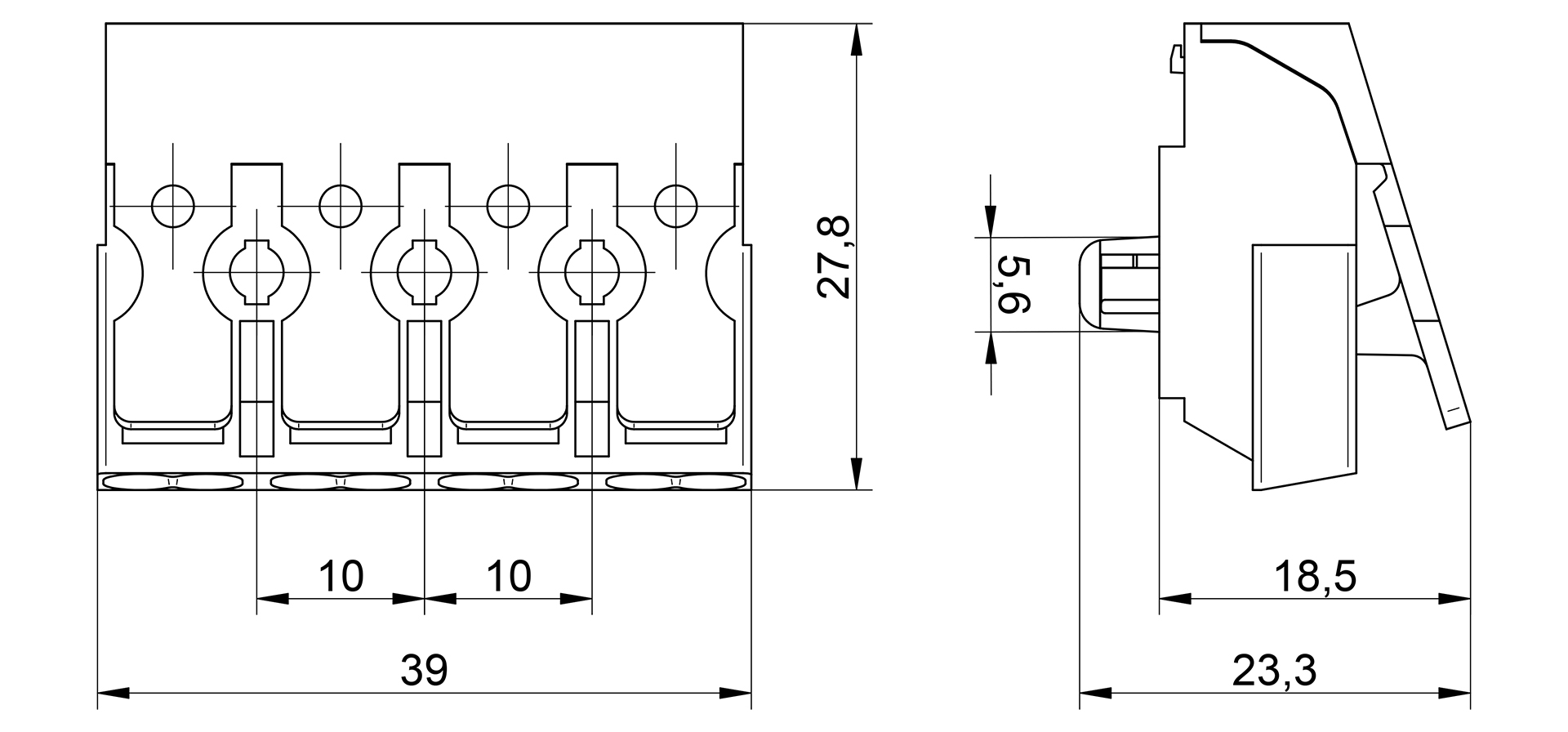

3104 TI

Regleta de Conexión Rápida 3104 TI

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Tierra: Tierra interna

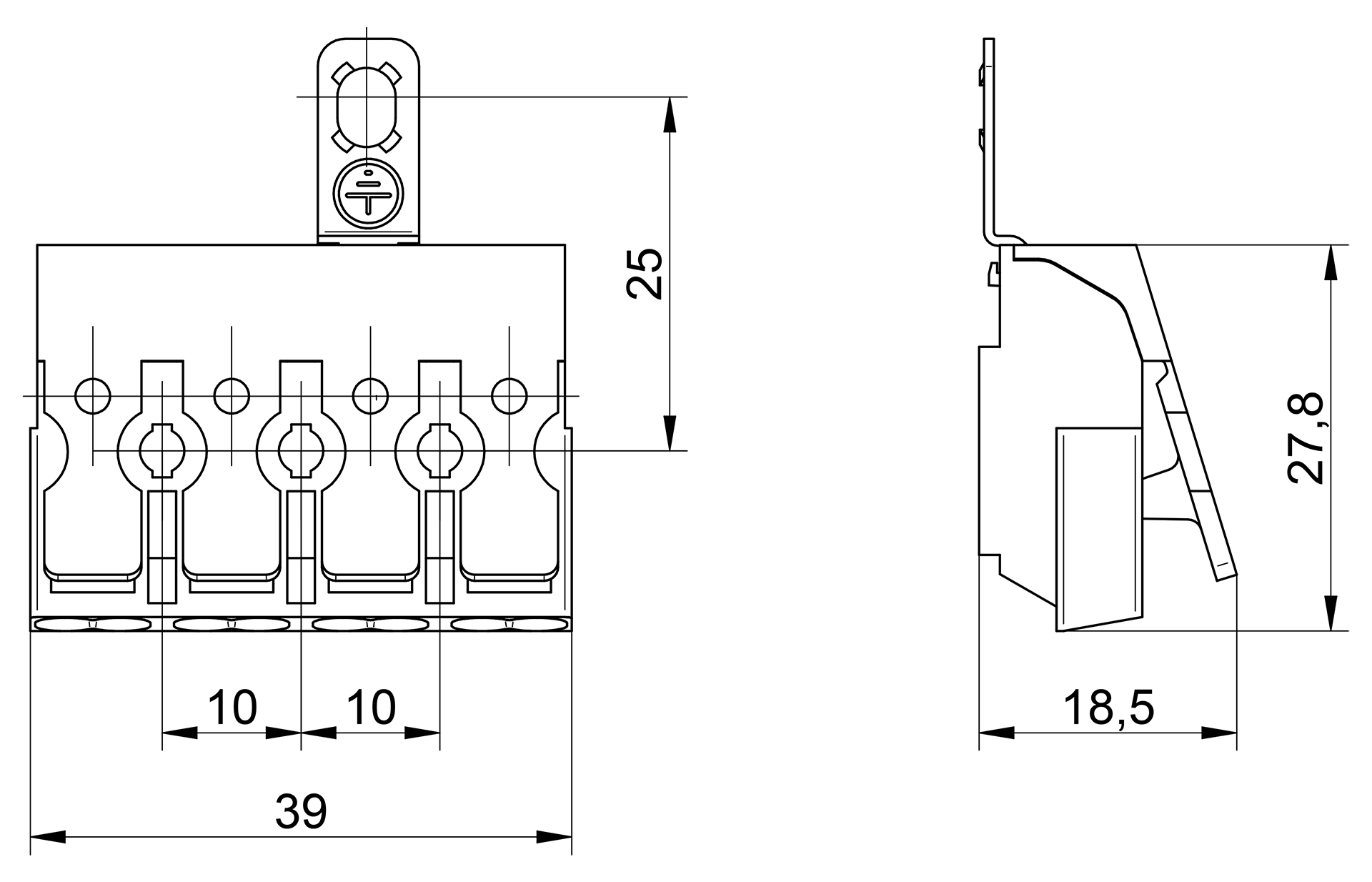

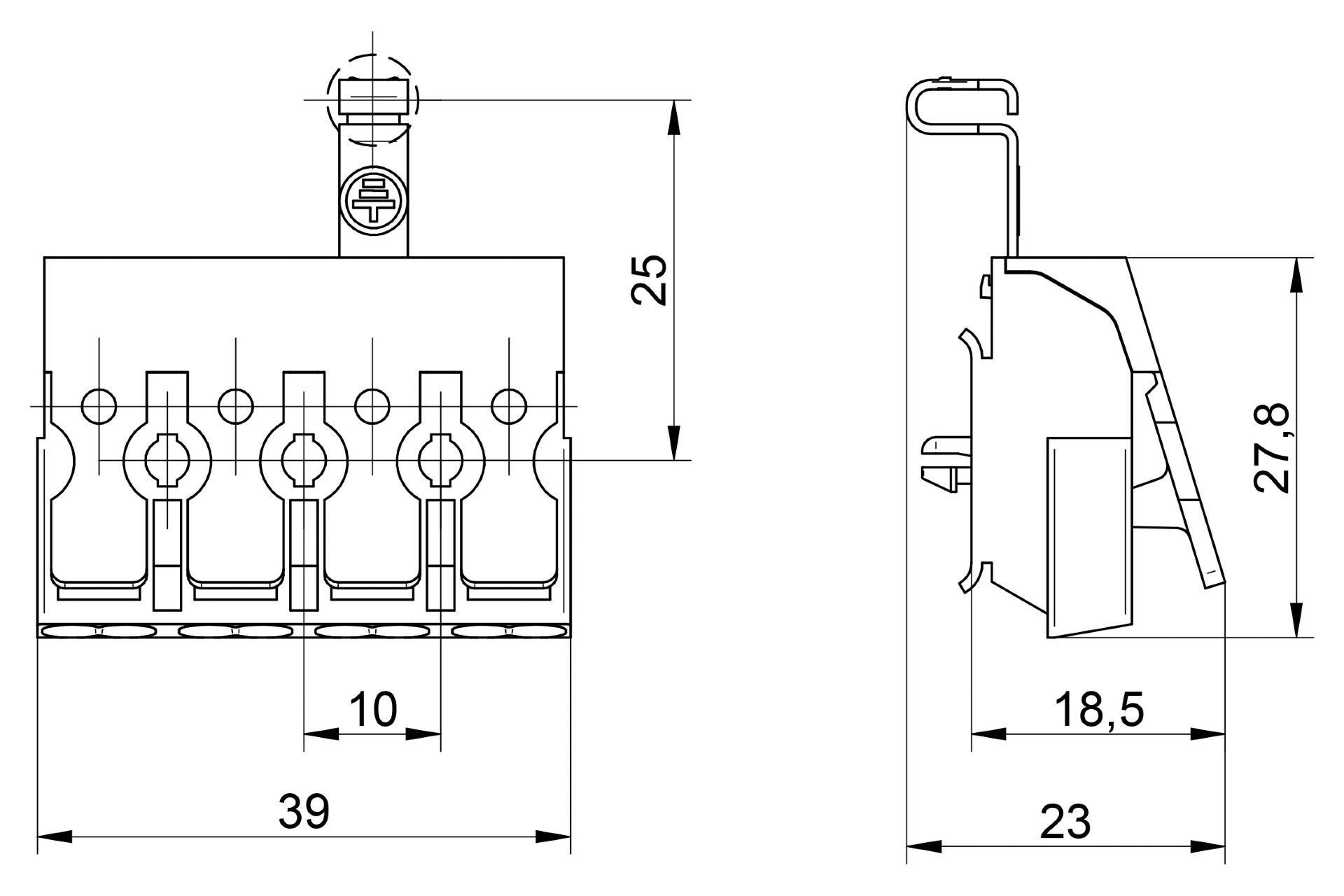

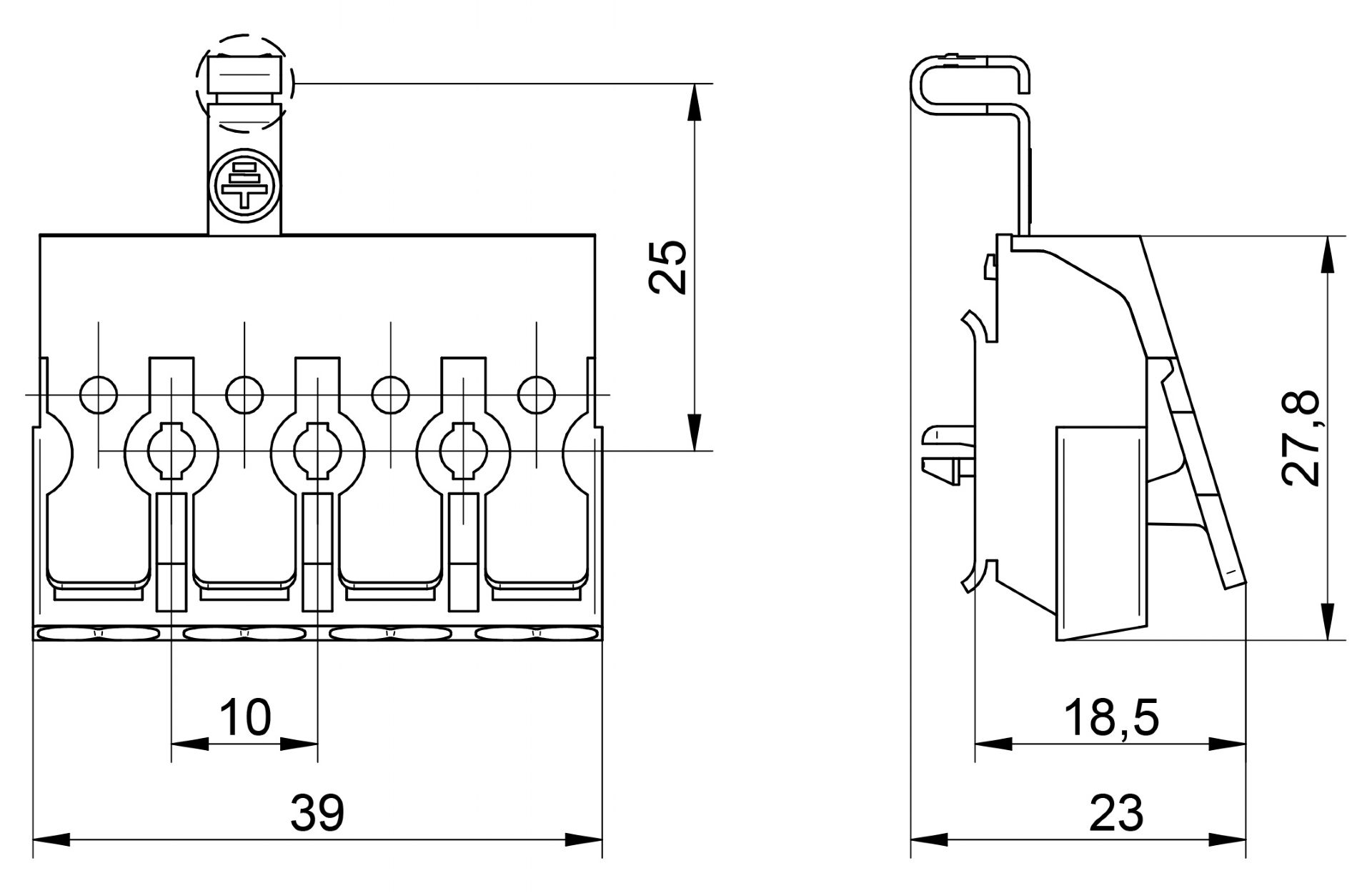

3104 TT

Regleta de Conexión Rápida 3104 TT

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Tierra: Tierra tornillo

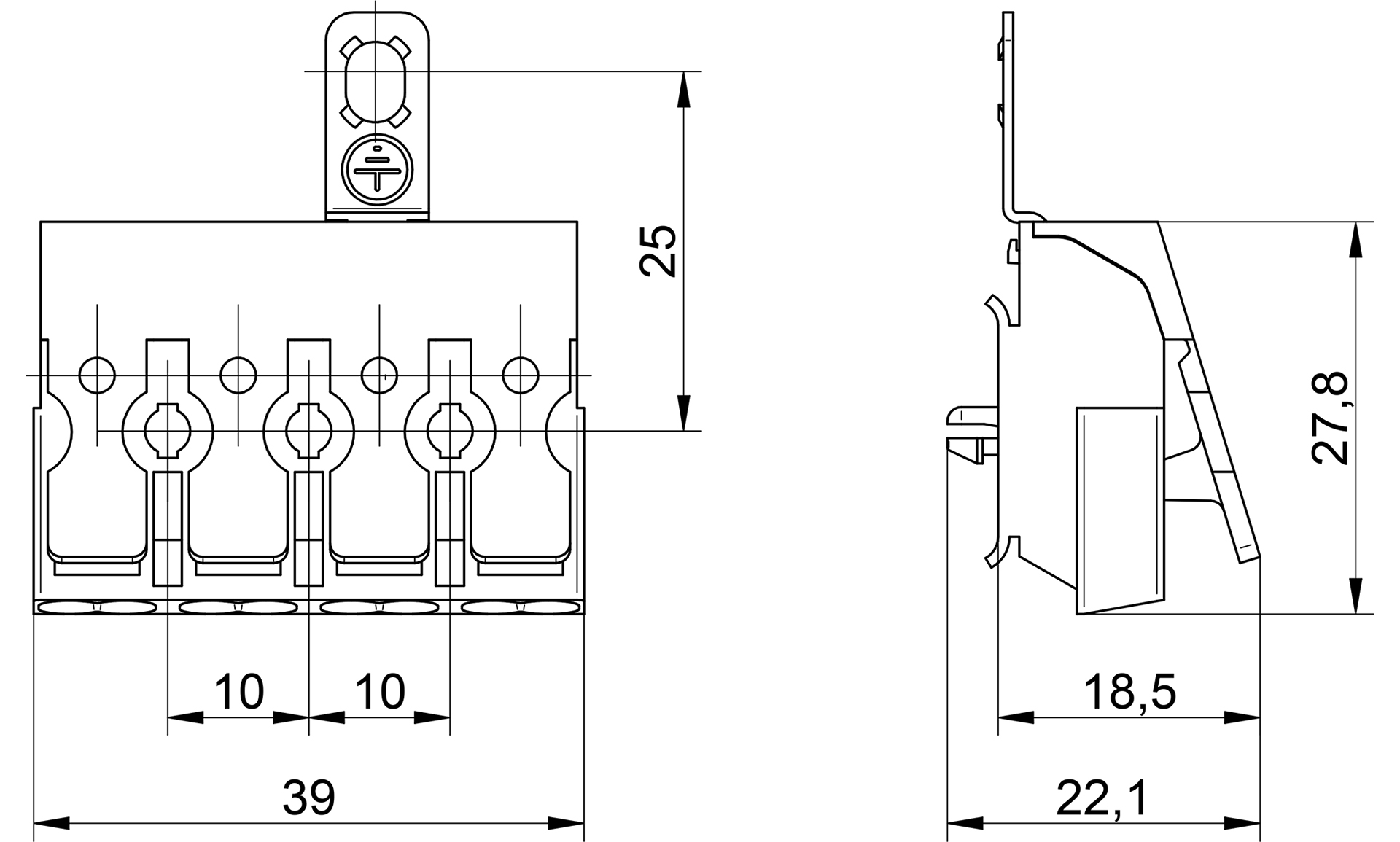

3104 TA

Regleta de Conexión Rápida 3104 TA

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Tierra: Tierra anclada

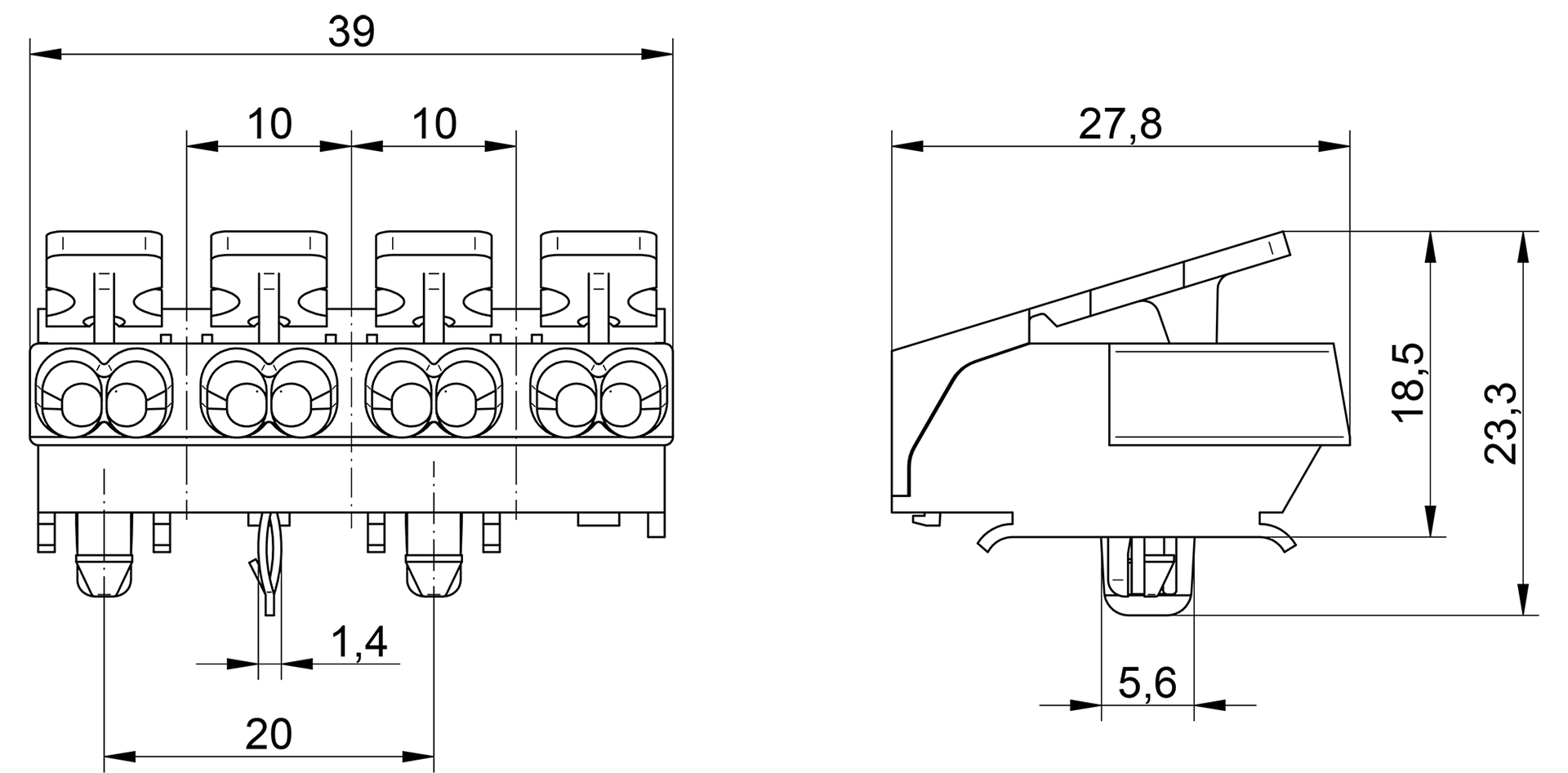

3104 A

Regleta de Conexión Rápida 3104 A

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Pin: SI

3104 A TA

Regleta de Conexión Rápida 3104 A TA

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Tierra: Tierra anclada

Pin: SI

3104 A TI

Regleta de Conexión Rápida 3104 A TI

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Tierra: Tierra interna

Pin: SI

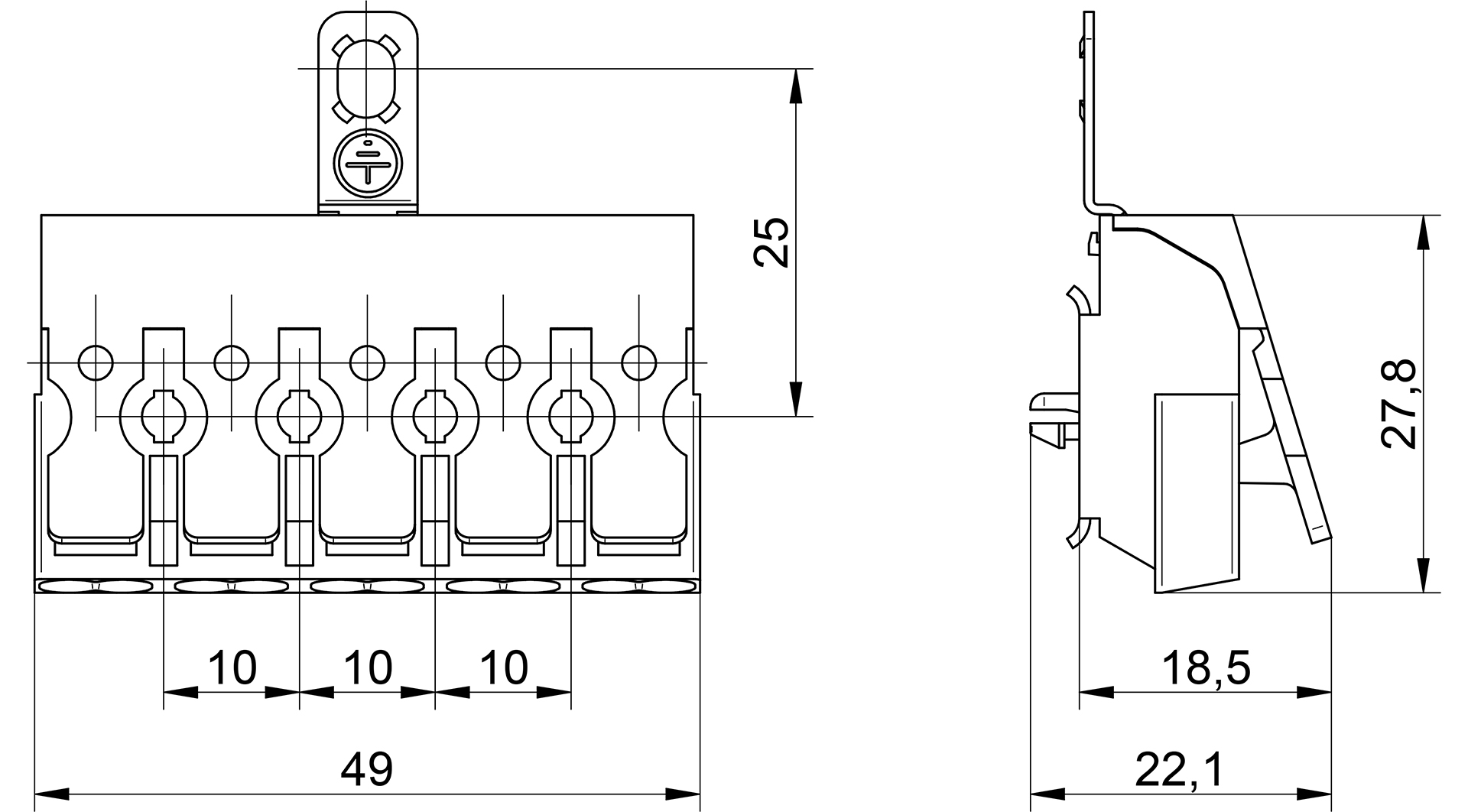

3104 A TT

Regleta de Conexión Rápida 3104 A TT

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: N Tierra L1 L2.

Intensidad: 24 A

Polos: 4

Tierra: Tierra tornillo

Pin: SI

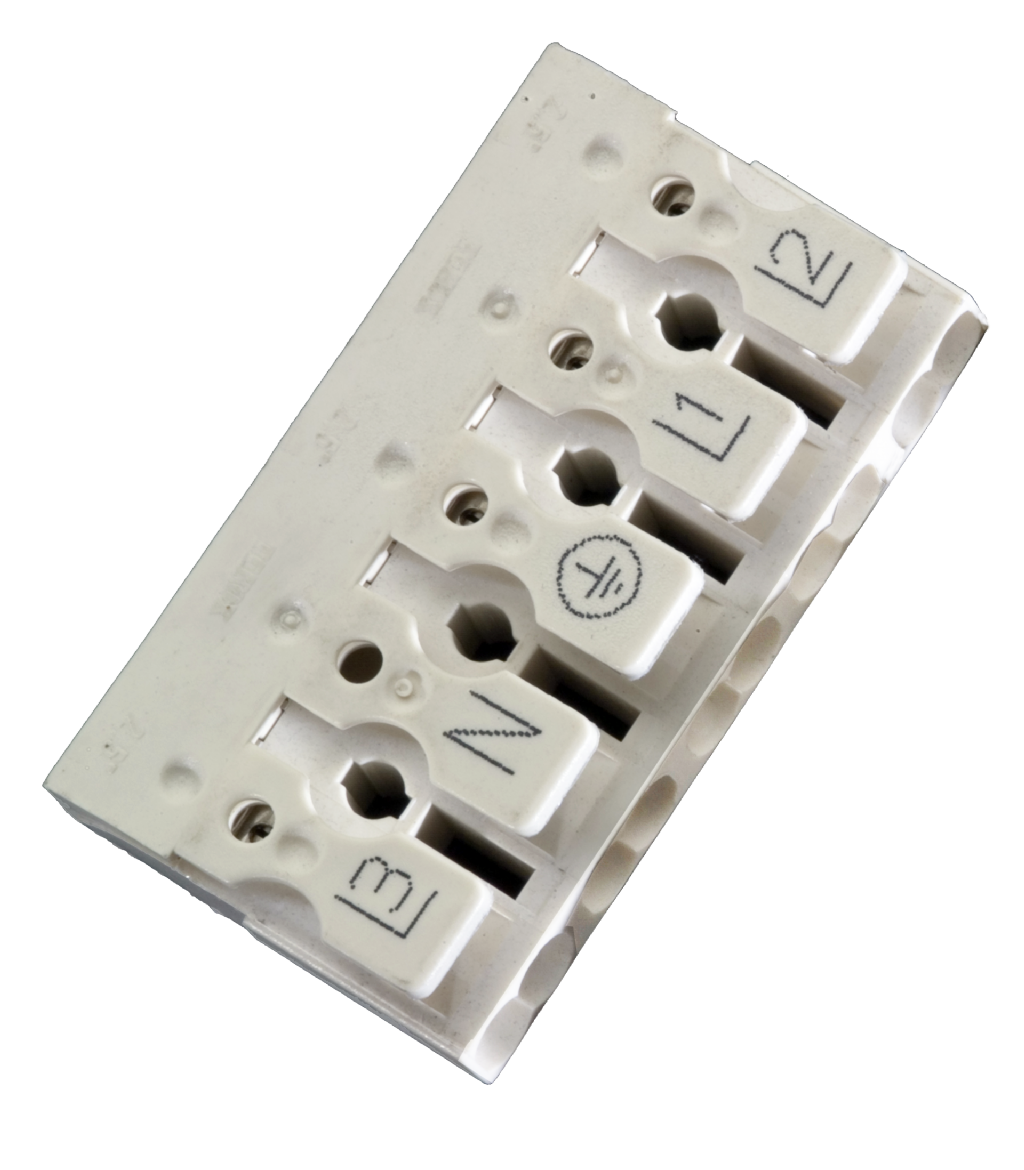

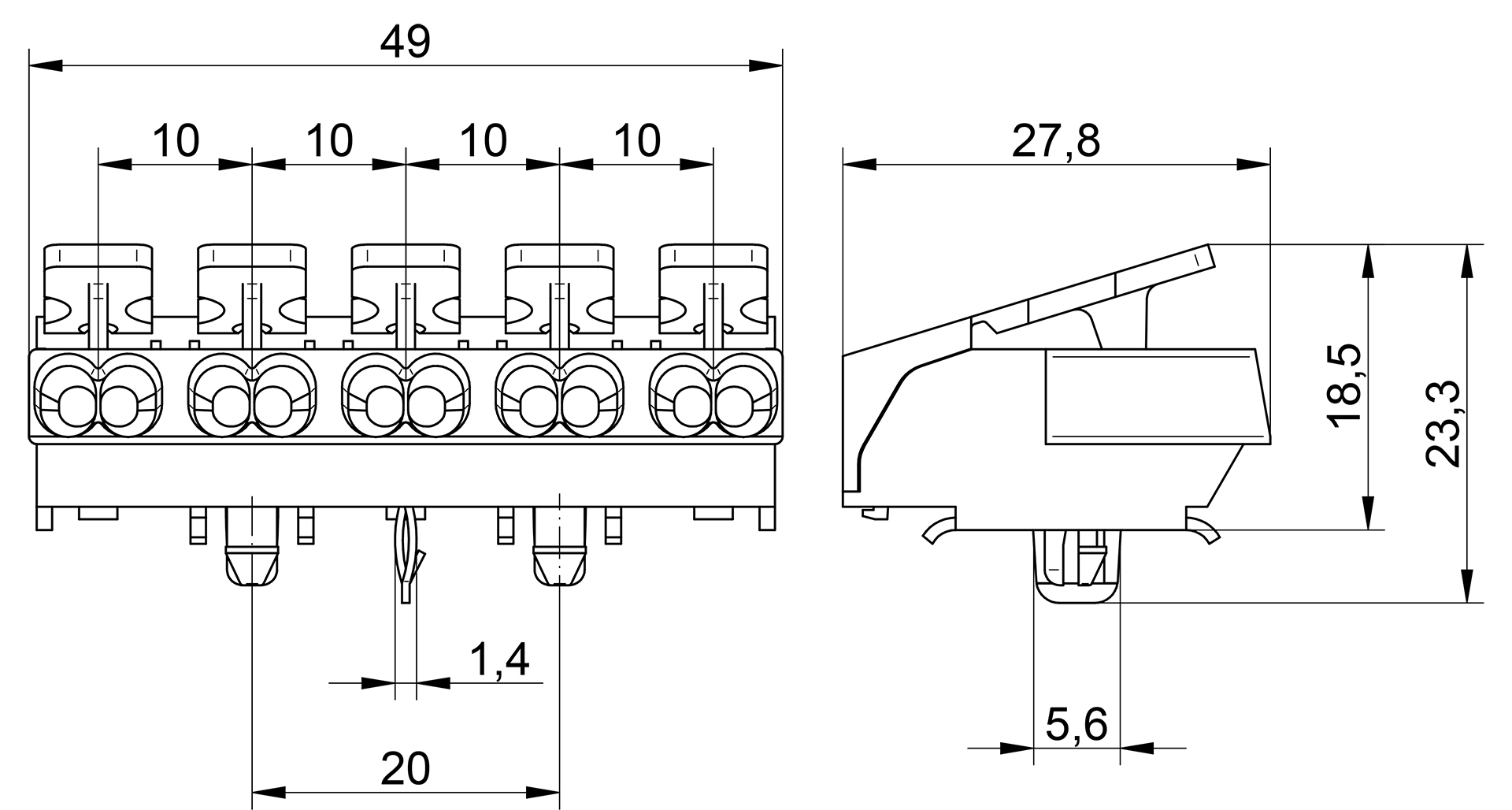

3105

Regleta de Conexión Rápida 3105

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Pin: NO

3105 TI

Regleta de Conexión Rápida 3105 TI

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Tierra: Tierra interna

3105 TT

Regleta de Conexión Rápida 3105 TT

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Tierra: Tierra tornillo

Pin: NO

3105 TA

Regleta de Conexión Rápida 3105 TI

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Tierra: Tierra anclada

Pin: NO

3105 A

Regleta de conexión rápida 3105 A

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Pin: SI

3105 A TA

Regleta de Conexión Rápida 3105 A TA

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Tierra: Tierra anclada

Pin: SI

3105 A TI

Regleta de Conexión Rápida 3105 A TI

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Tierra: Tierra interna

Pin: SI

3105 A TT

Regleta de Conexión Rápida 3105 A TT

Capacidad conexión: - Lado fabricante: 2 x 2,5 mm² / 0,75 mm² (rígido)
- Lado instalador: 2 x 2,5 mm² / 1 mm²
- Condensador: 0,75 mm² / 0,5 mm² (rígido)

Voltaje: 450 V

Temperatura: 110ºC

Constructivas:

- Material aislante libre de halógenos.
- Posibilidad de grabado bajo demanda.
- Posibilidad de fijacion mediante: pivotes de bloqueo, por tornillo, por pines de sujección.
- Posibilidad de realizar el conexionado en cualquiera de los polos.
- Posibilidad de 3 tipos de toma de tierras diferentes.
- Grabado estándar: L3 N Tierra L1 L2.

Intensidad: 24 A

Polos: 5

Tierra: Tierra tornillo

Pin: SI

ACCESORIOS

ST/3

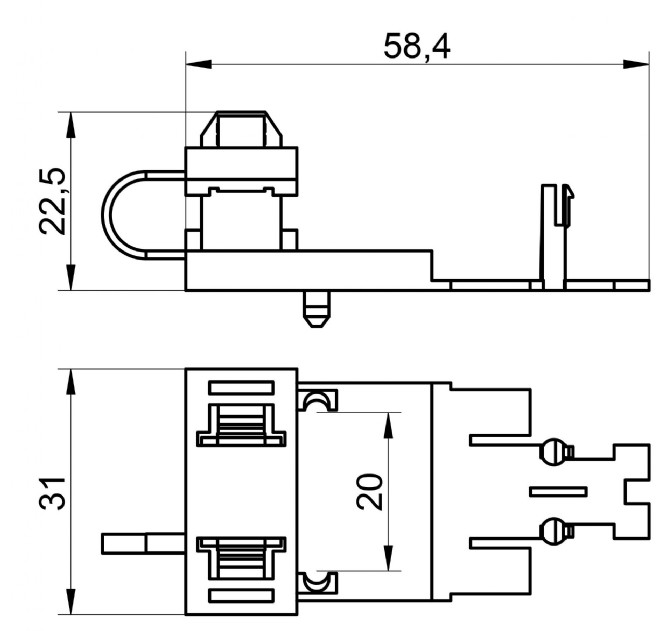

Antitracción para Regletas de Conexión Rápida

Constructivas:

- Para sujetar los conductores externos de alimentación en el montaje de luminarias (según apartado 5.2 de EN 60598) y fijar la pieza de conexión sin tornillo o remache.
- Sus funciones principales son:
• Evitar la torsión de los conductores.
• Soportar esfuerzos de tracción.
• Proteger el revestimiento de los conductores contra la abrasión y el rozamiento.
- Válido para los modelos 3103, 3104, 3105, 3103-A, 3104-A y 3105-A.
- Fácil manipulación.

Ejecuciones:

- Según material aislante: ST/5 (poliamida 6, color natural).



Oficinas

Parque Tecnológico de Asturias
Parcela 24
33428 Llanera (Asturias)
España
+34 985 263 620

Contacto

Mapa de ubicación de la sede de Tekox
