Borne Bimetálico

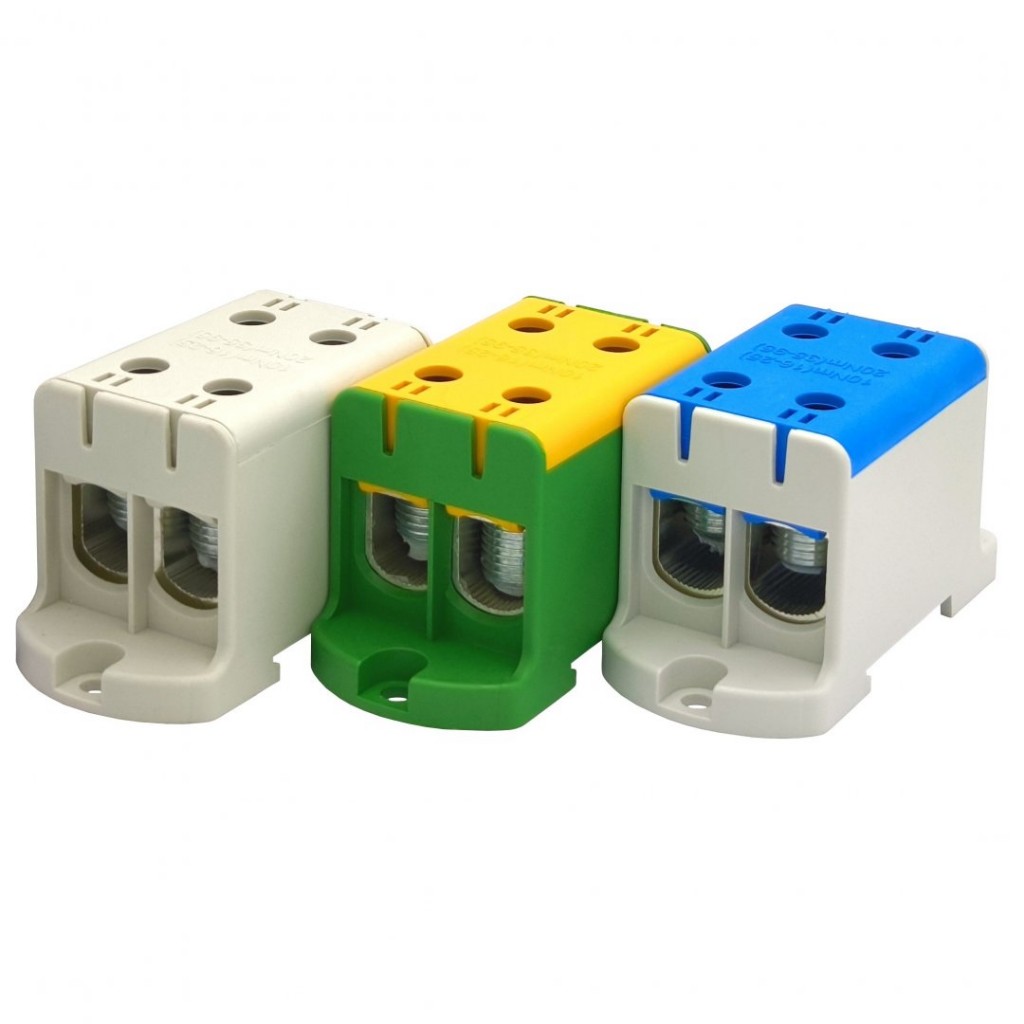

Borne bimetálico CUAL

CUAL

Borne bimetálico universal para conductores de cobre (CU) y aluminio (AL) para fijación en cuadros eléctricos mediante carril DIN.

Materias primas:

- Cuerpo aislante: poliamida 6.6, color gris, V2 (según UL94).
- Borna: aluminio estañado.
- Tornillos: acero.

CUAL16/1

Capacidad conexión:

- Cable rígido: 1,5 mm² / 16 mm²

- Cable flexible: 1,5 mm² / 16 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

2 Puntos de conexión

Ejecuciones:

CUAL16/1 A: Azul
CUAL16/1 T: Amarillo-Verde

Intensidad: 85A(CU) 85A(AL)

Par apriete: 7 Nm

Métrica: M4

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL35/1

Capacidad conexión:

- Cable rígido: 1,5 mm² / 35 mm²

- Cable flexible: 2,5 mm² / 25 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

2 Puntos de conexión

Ejecuciones:

CUAL16/1 A: Azul
CUAL16/1 T: Amarillo-Verde

Intensidad: 135A(CU) 120A(AL)

Par apriete: 6 Nm

Métrica: M4

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL50/1

Capacidad conexión:

- Cable rígido: 1,5 mm² / 50 mm²

- Cable flexible: 2,5 mm² / 35 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

2 Puntos de conexión

Ejecuciones:

CUAL50/1 A: Azul

CUAL50/1 T: Amarillo-Verde

Intensidad: 160A(CU) 145A(AL)

Par apriete: 10 Nm

Métrica: M5

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL95/1

Capacidad conexión:

- Cable rígido: 16 mm² / 95mm²

- Cable flexible: 16 mm² / 70 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

2 Puntos de conexión

Ejecuciones:

CUAL95/1 A: Azul
CUAL95/1 T: Amarillo-Verde

Intensidad: 245A(CU) 220A(AL)

Par apriete: 20 Nm

Métrica: M5

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL150/1

Capacidad conexión:

- Cable rígido: 35 mm² / 150 mm²

- Cable flexible: 35 mm² / 120 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

2 Puntos de conexión

Ejecuciones:

CUAL150/1 A: Azul
CUAL150/1 T: Amarillo-Verde

Intensidad: 320A(CU) 290A(AL)

Par apriete: 30 Nm

Métrica: M8

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL240/1

Capacidad conexión:

- Cable rígido: 35 mm² / 240 mm²

- Cable flexible: 35 mm² / 185 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

2 Puntos de conexión

Ejecuciones:

CUAL240/1 A: Azul
CUAL240/1 T: Amarillo-Verde

Intensidad: 425A(CU) 380A(AL)

Par apriete: 40 Nm

Métrica: M8

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL35/2

Capacidad conexión:

- Cable rígido: 1,5 mm² / 35 mm²

- Cable flexible: 2,5 mm² / 25 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

4 Puntos de conexión

Ejecuciones:

CUAL35/2 A: Azul
CUAL35/2 T: Amarillo-Verde

Intensidad: 270A(CU) 240A(AL)

Par apriete: 6 Nm

Métrica: M4

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL50/2

Capacidad conexión:

- Cable rígido: 1,5 mm² / 50 mm²

- Cable flexible: 2,5 mm² / 35 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

4 Puntos de conexión

Ejecuciones:

CUAL50/2 A: Azul

CUAL50/2 T: Amarillo-Verde

Intensidad: 320A(CU) 290A(AL)

Par apriete: 10 Nm

Métrica: M5

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL95/2

Capacidad conexión:

- Cable rígido: 16 mm² / 95mm²

- Cable flexible: 16 mm² / 70 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

4 Puntos de conexión

Ejecuciones:

CUAL95/2 A: Azul
CUAL95/2 T: Amarillo-Verde

Intensidad: 490A(CU) 440A(AL)

Par apriete: 20 Nm

Métrica: M5

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL150/2

Capacidad conexión:

- Cable rígido: 35 mm² / 150 mm²

- Cable flexible: 35 mm² / 120 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

4 Puntos de conexión

Ejecuciones:

CUAL150/2 A: Azul
CUAL150/2 T: Amarillo-Verde

Intensidad: 640A(CU) 580A(AL)

Par apriete: 30 Nm

Métrica: M8

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL240/2

Capacidad conexión:

- Cable rígido: 35 mm² / 240 mm²

- Cable flexible: 35 mm² / 185 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

4 Puntos de conexión

Ejecuciones:

CUAL240/2 A: Azul
CUAL240/2 T: Amarillo-Verde

Intensidad: 850A(CU) 760A(AL)

Par apriete: 40 Nm

Métrica: M8

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL50/3

Capacidad conexión:

- Cable rígido: 1,5 mm² / 50 mm²

- Cable flexible: 2,5 mm² / 35 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

6 Puntos de conexión

Ejecuciones:

CUAL50/3 A: Azul

CUAL50/3 T: Amarillo-Verde

Intensidad: 320A(CU) 290A(AL)

Par apriete: 10 Nm

Métrica: M5

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL95/3

Capacidad conexión:

- Cable rígido: 16 mm² / 95mm²

- Cable flexible: 16 mm² / 70 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

6 Puntos de conexión

Ejecuciones:

CUAL95/3 A: Azul
CUAL95/3 T: Amarillo-Verde

Intensidad: 490A(CU) 440A(AL)

Par apriete: 20 Nm

Métrica: M5

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL150/3

Capacidad conexión:

- Cable rígido: 35 mm² / 150 mm²

- Cable flexible: 35 mm² / 120 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

6 Puntos de conexión

Ejecuciones:

CUAL150/3 A: Azul
CUAL150/3 T: Amarillo-Verde

Intensidad: 640A(CU) 580A(AL)

Par apriete: 30 Nm

Métrica: M8

Polos: 1P

Color: GRIS

Grado IP: IP20

CUAL240/3

Capacidad conexión:

- Cable rígido: 35 mm² / 240 mm²

- Cable flexible: 35 mm² / 185 mm²

Voltaje: 1000V

Temperatura: 80ºC

Constructivas:

6 Puntos de conexión

Ejecuciones:

CUAL240/3 A: Azul
CUAL240/3 T: Amarillo-Verde

Intensidad: 850A(CU) 760A(AL)

Par apriete: 40 Nm

Métrica: M8

Polos: 1P

Color: GRIS

Grado IP: IP20
