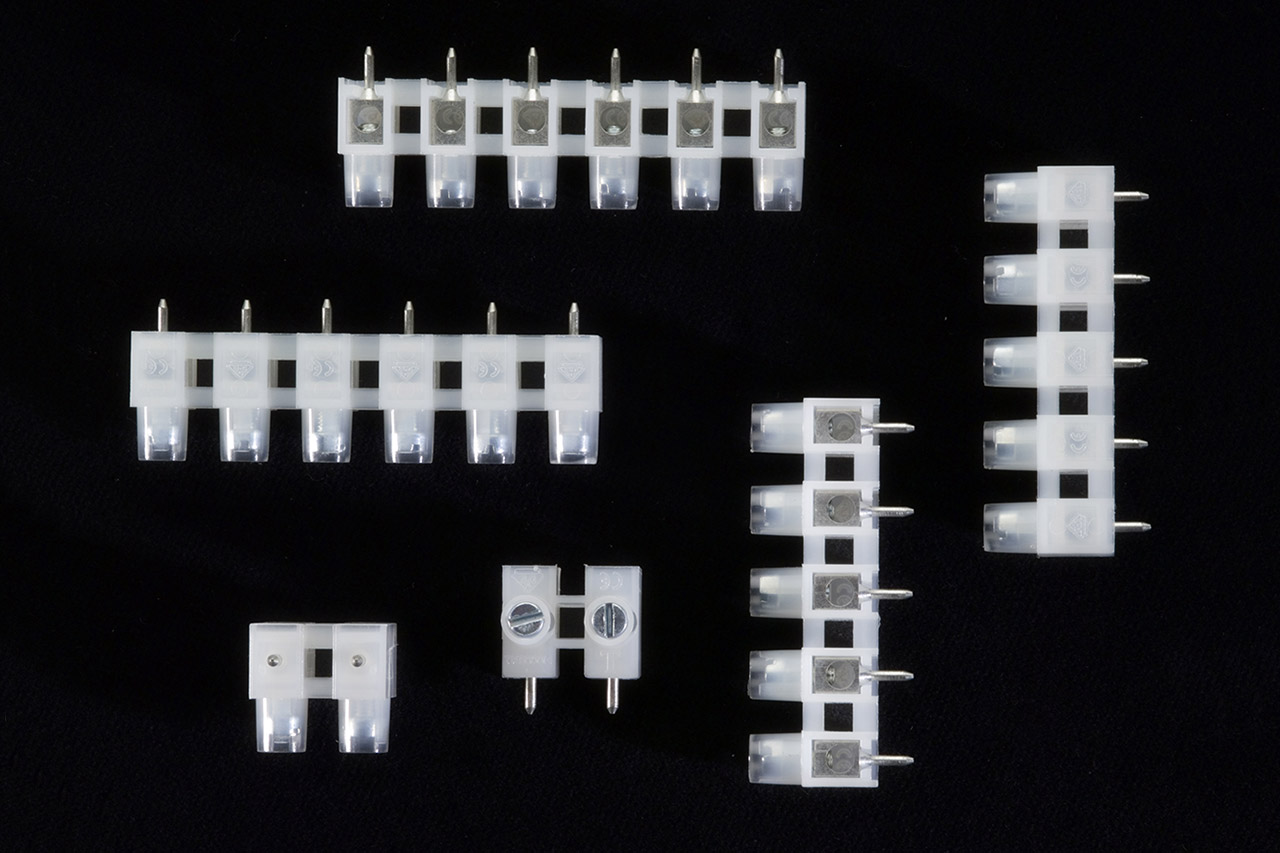

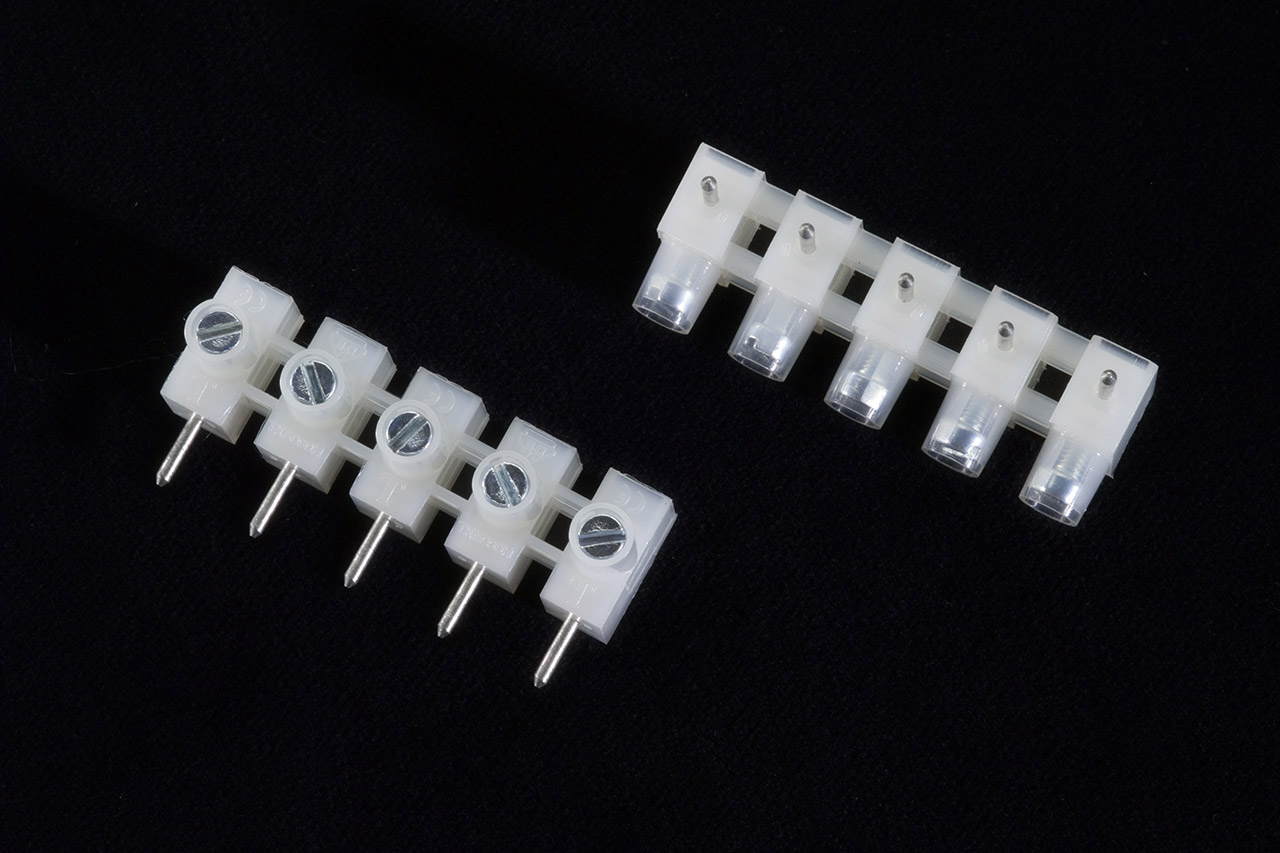

Conectores de tornillo para uso en placas de circuito impreso.
- Cuerpo aislante:
- Modelo estándar: poliamida 6, color natural. V2 (según UL94).
- Modelo V0: poliamida 6.6 color beige, V0 (según UL94).
- Borna: latón.
- Tornillos: acero cincado. Rosca métrica.
- Posibilidad de elegir el número de polos (de 1 a 12 polos).
- Cuerpo aislante en PA 6 V2 / PA 6.6 V0.
- Pin de conexión horizontal o vertical.
- Montaje alto de los tornillos y mayor diámetro del agujero de la borna para facilitar la entrada y la conexión del conductor (ahorro de tiempo).
- Múltiples posibilidades de sujeción: por anclaje a través del entrepolo, por adaptación al dimensionado de la caja, por la propia soldadura del pin de conexión de la caja, por tornillo.
Conexiones por soldadura, utilizando en la salida conexión de conductores de cobre mediante tornillo.
Posibilidad de corte bajo pedido en el número de polos deseado.

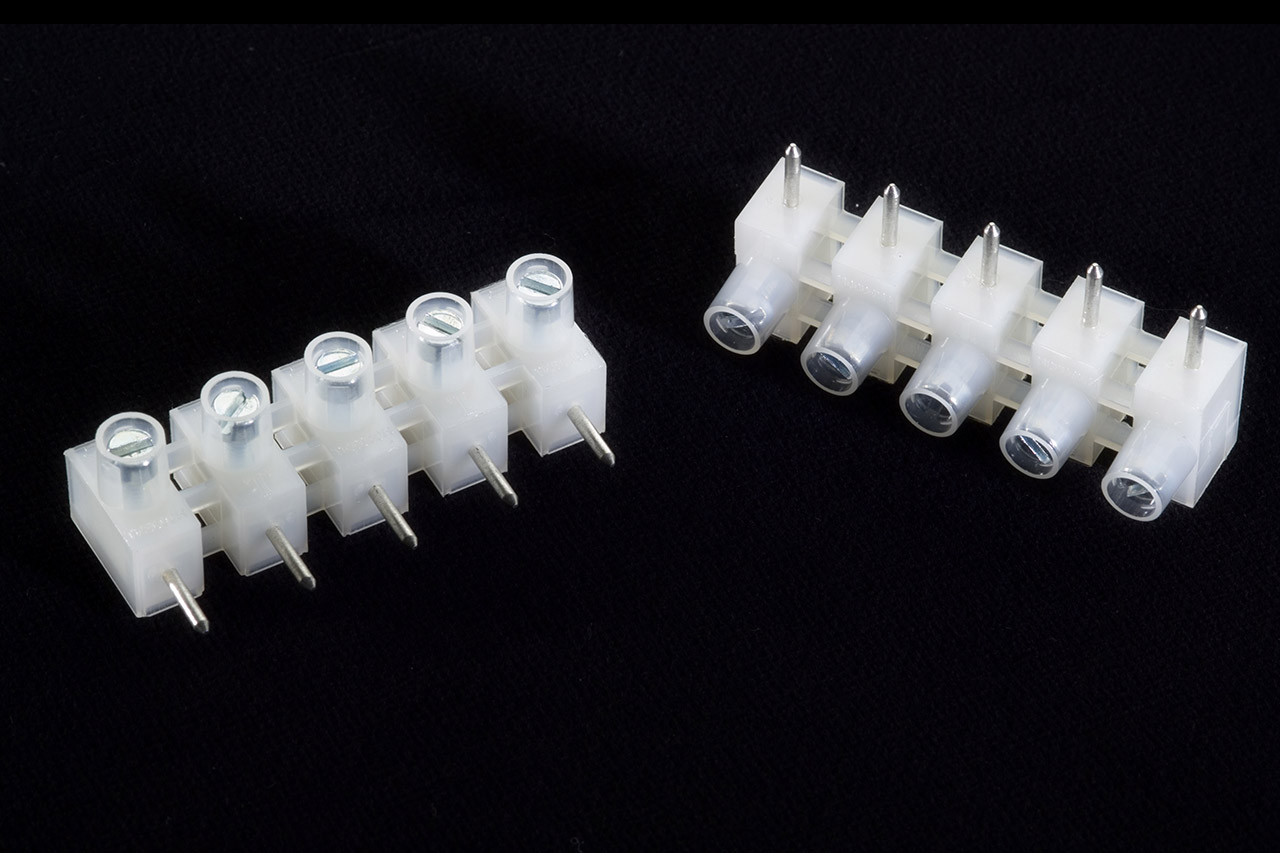

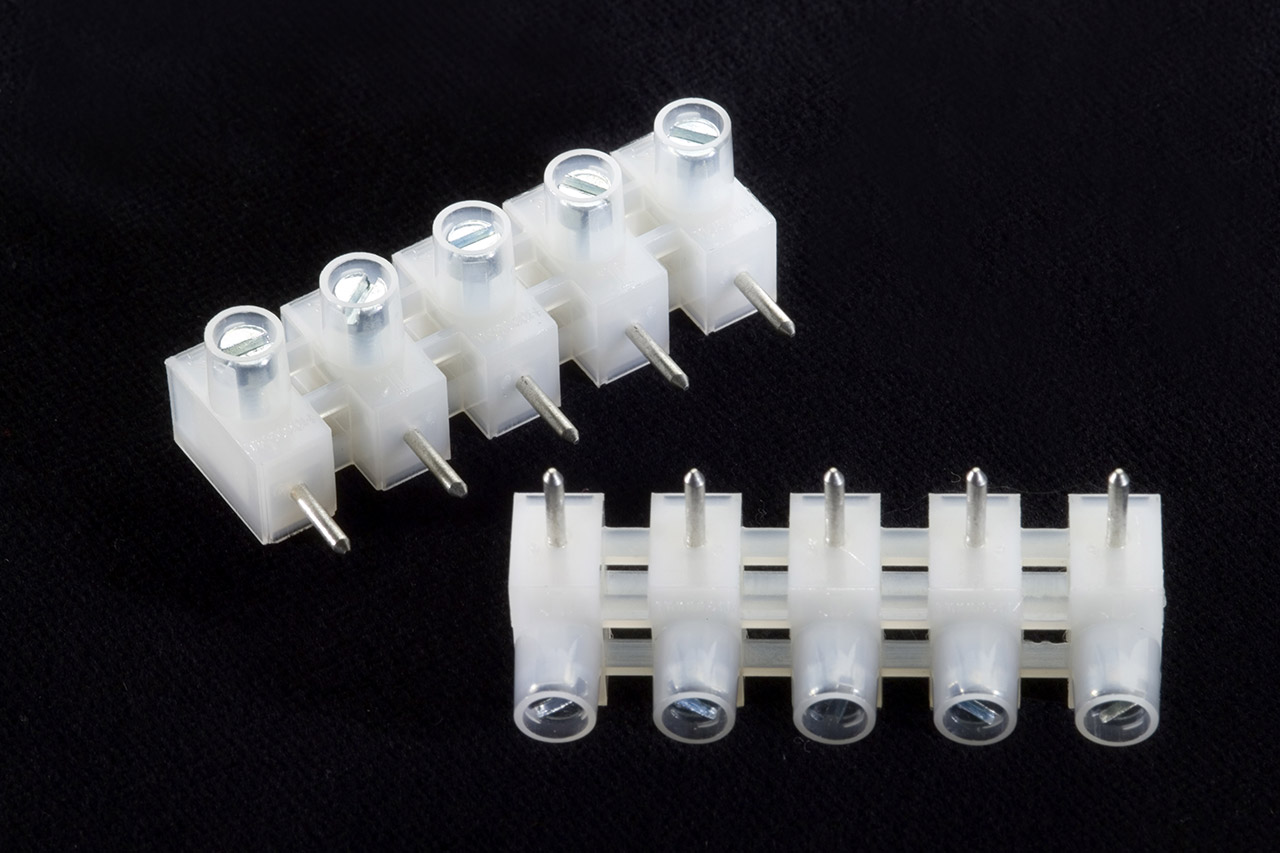

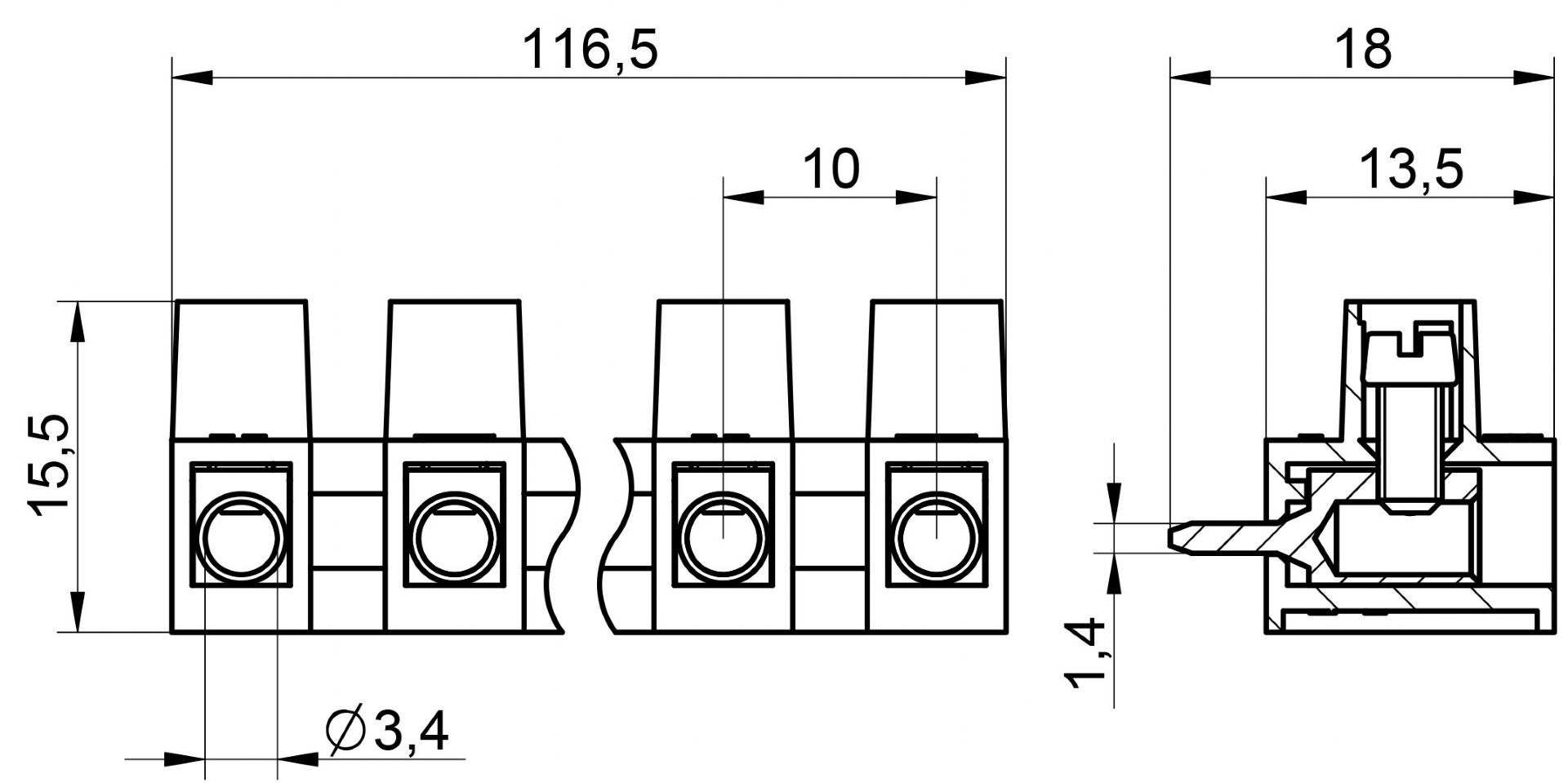

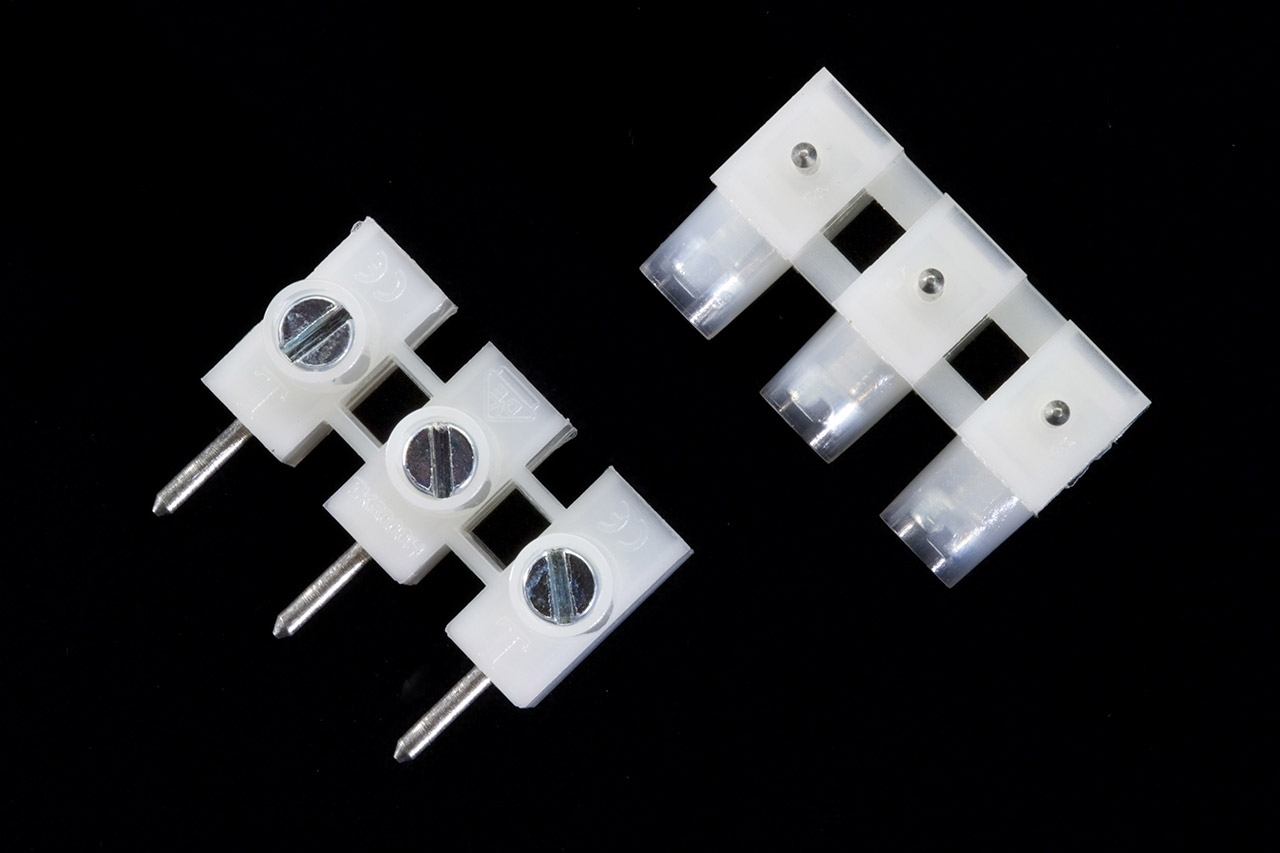

Regleta de Conexión para Tarjetas de Circuito impreso TK5000
Capacidad conexión:
- Cable rígido: 2,5 mm² / 1 mm²
- Cable flexible: 2,5 mm² / 1 mm²
Voltaje: 450 V
Temperatura: 110 ºC
Constructivas:
- Posibilidad de elegir el número de polos (de 1 a 12 polos).
- Pin de conexión horizontal.
- Montaje alto de los tornillos y mayor diámetro del agujero de la borna para facilitar la entrada y la conexión del conductor (ahorro de tiempo).
- Múltiples posibilidades de sujeción: por anclaje a través del entrepolo, por adaptación al dimensionado de la caja, por la propia soldadura del pin de conexión de la caja, por tornillo.
Intensidad: 24 A
Par apriete: 0,5 Nm
Métrica: M 3
Tipo: Pin Horizontal

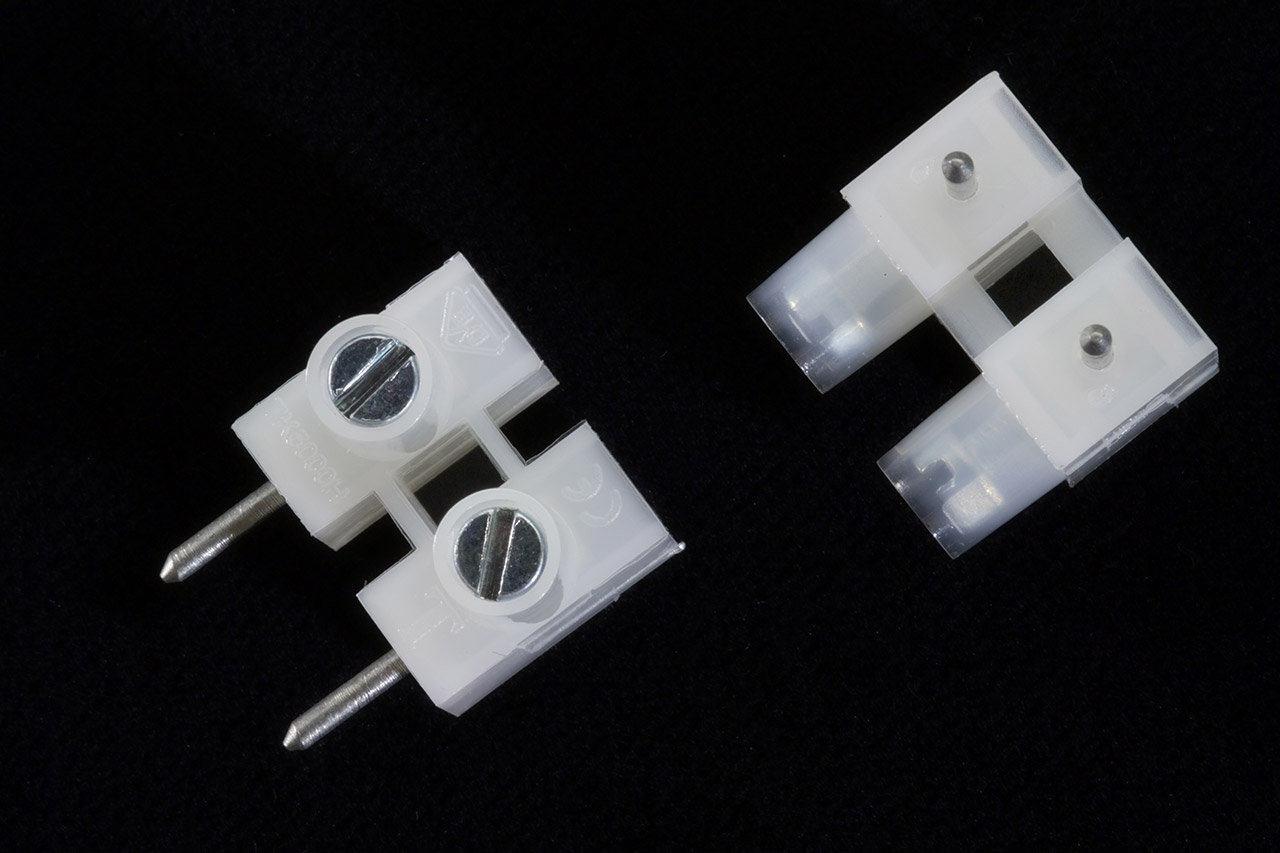

Regleta de Conexión para Tarjetas de Circuito impreso TK5000 con autoexinguibilidad V0
Capacidad conexión:
- Cable rígido: 2,5 mm² / 1 mm²
- Cable flexible: 2,5 mm² / 1 mm²
Voltaje: 450 V
Temperatura: 150 ºC
Constructivas:
- Posibilidad de elegir el número de polos (de 1 a 12 polos).
- Pin de conexión horizontal.
- Montaje alto de los tornillos y mayor diámetro del agujero de la borna para facilitar la entrada y la conexión del conductor (ahorro de tiempo).
- Múltiples posibilidades de sujeción: por anclaje a través del entrepolo, por adaptación al dimensionado de la caja, por la propia soldadura del pin de conexión de la caja, por tornillo.
Intensidad: 24 A
Par apriete: 0,5 Nm
Métrica: M 3
Tipo: Pin Horizontal

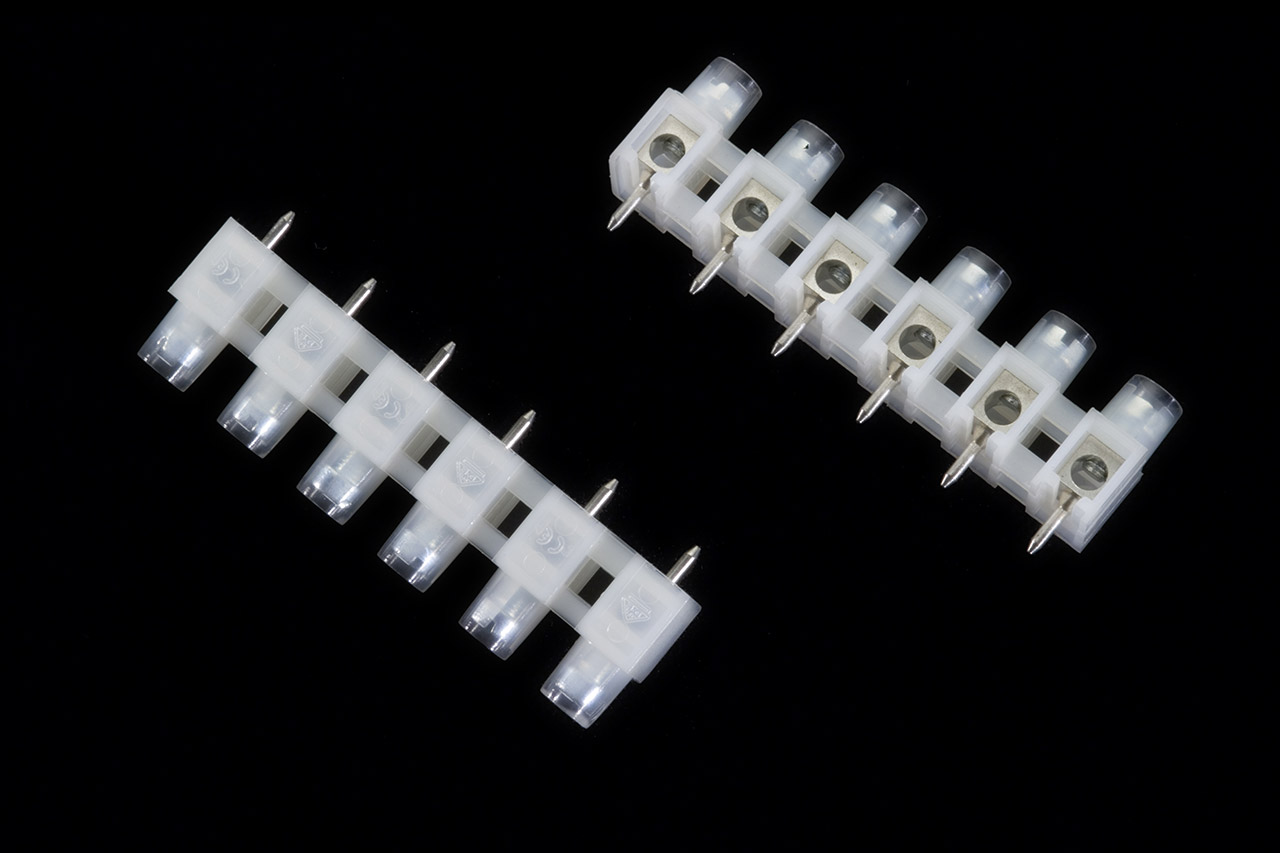

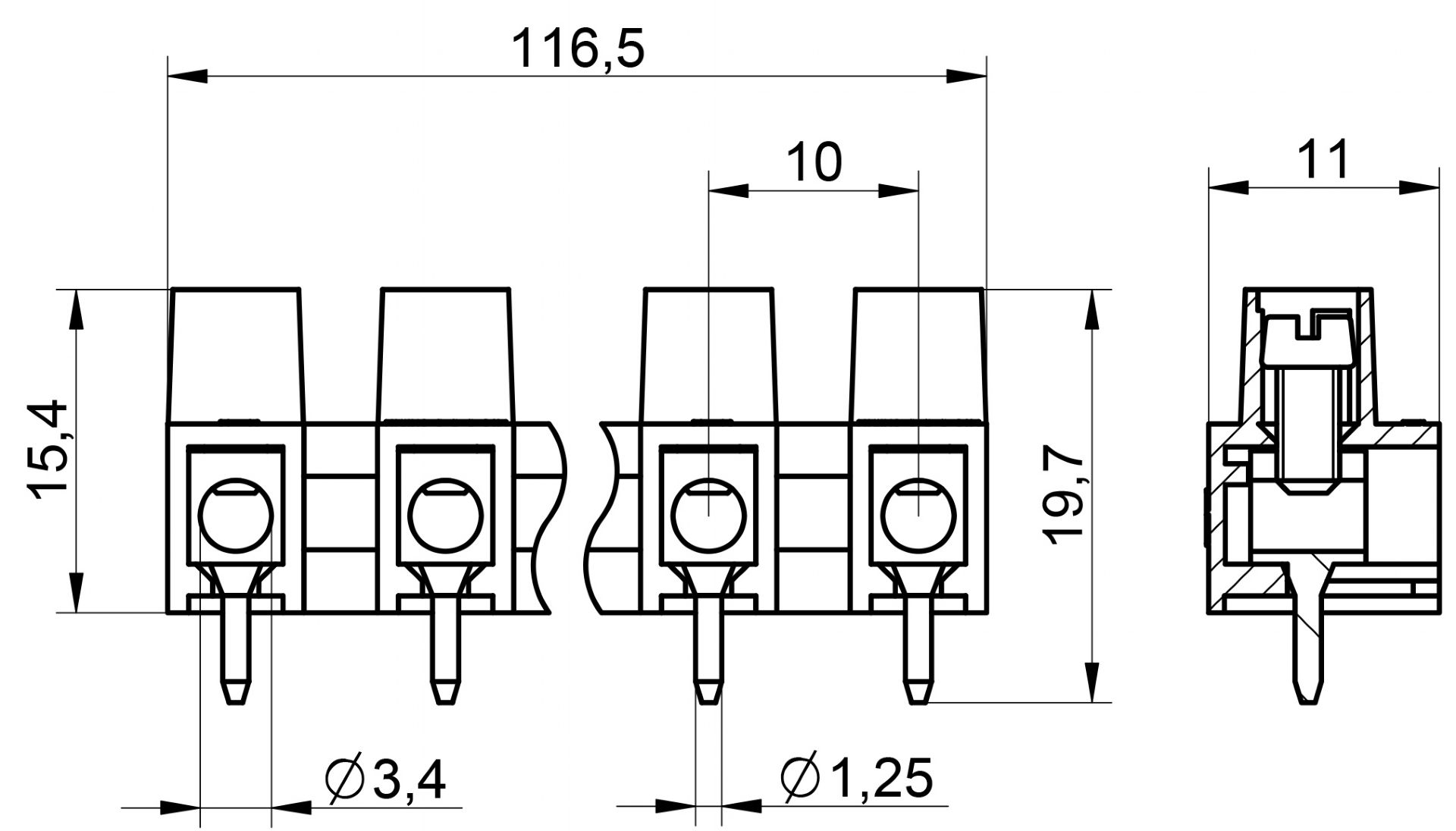

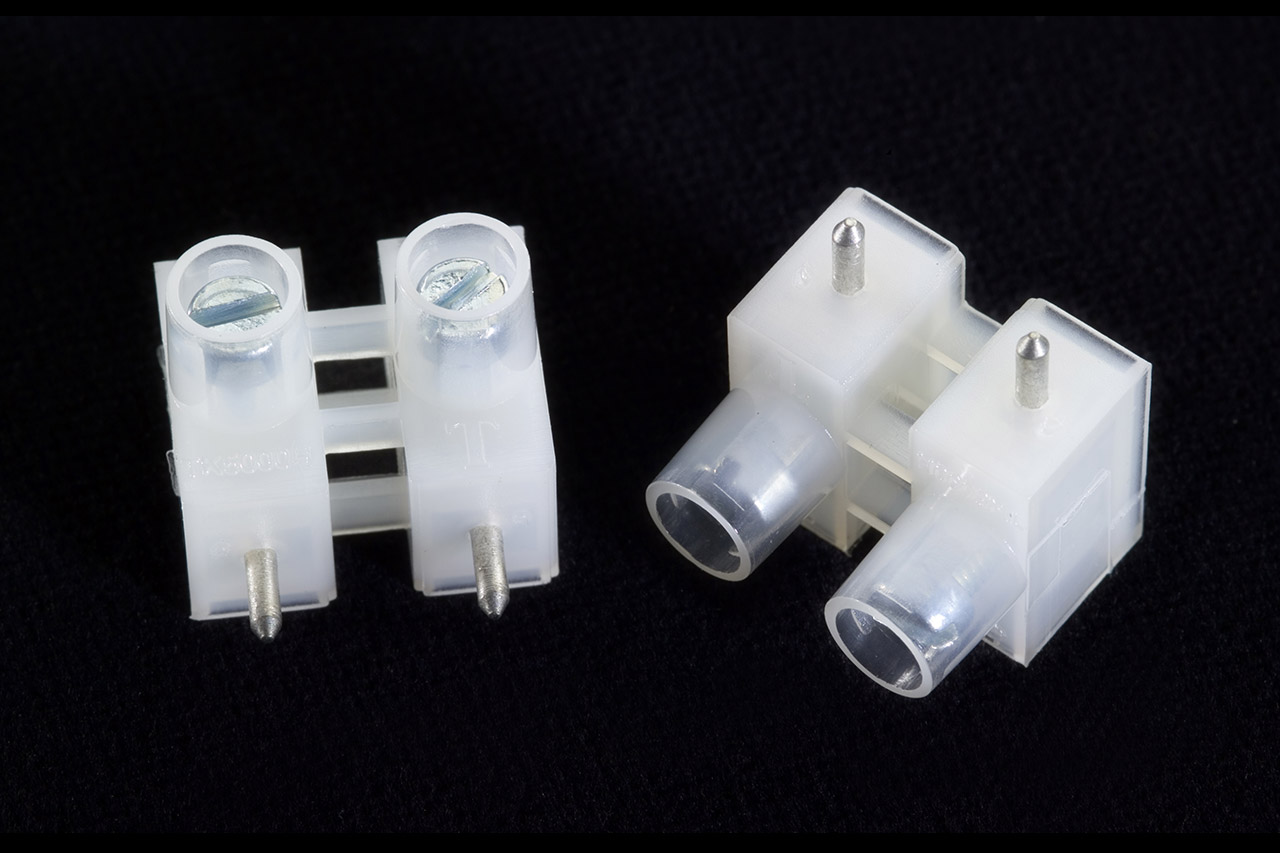

Regleta de Conexión para Tarjetas de Circuito impreso TK5000
Capacidad conexión:
- Cable rígido: 2,5 mm² / 1 mm²
- Cable flexible: 2,5 mm² / 1 mm²
Voltaje: 450 V
Temperatura: 110 ºC
Constructivas:
- Posibilidad de elegir el número de polos (de 1 a 12 polos).
- Pin de conexión vertical.
- Montaje alto de los tornillos y mayor diámetro del agujero de la borna para facilitar la entrada y la conexión del conductor (ahorro de tiempo).
- Múltiples posibilidades de sujeción: por anclaje a través del entrepolo, por adaptación al dimensionado de la caja, por la propia soldadura del pin de conexión de la caja, por tornillo.
Intensidad: 24 A
Par apriete: 0,5 Nm
Métrica: M 3
Tipo: Pin Vertical

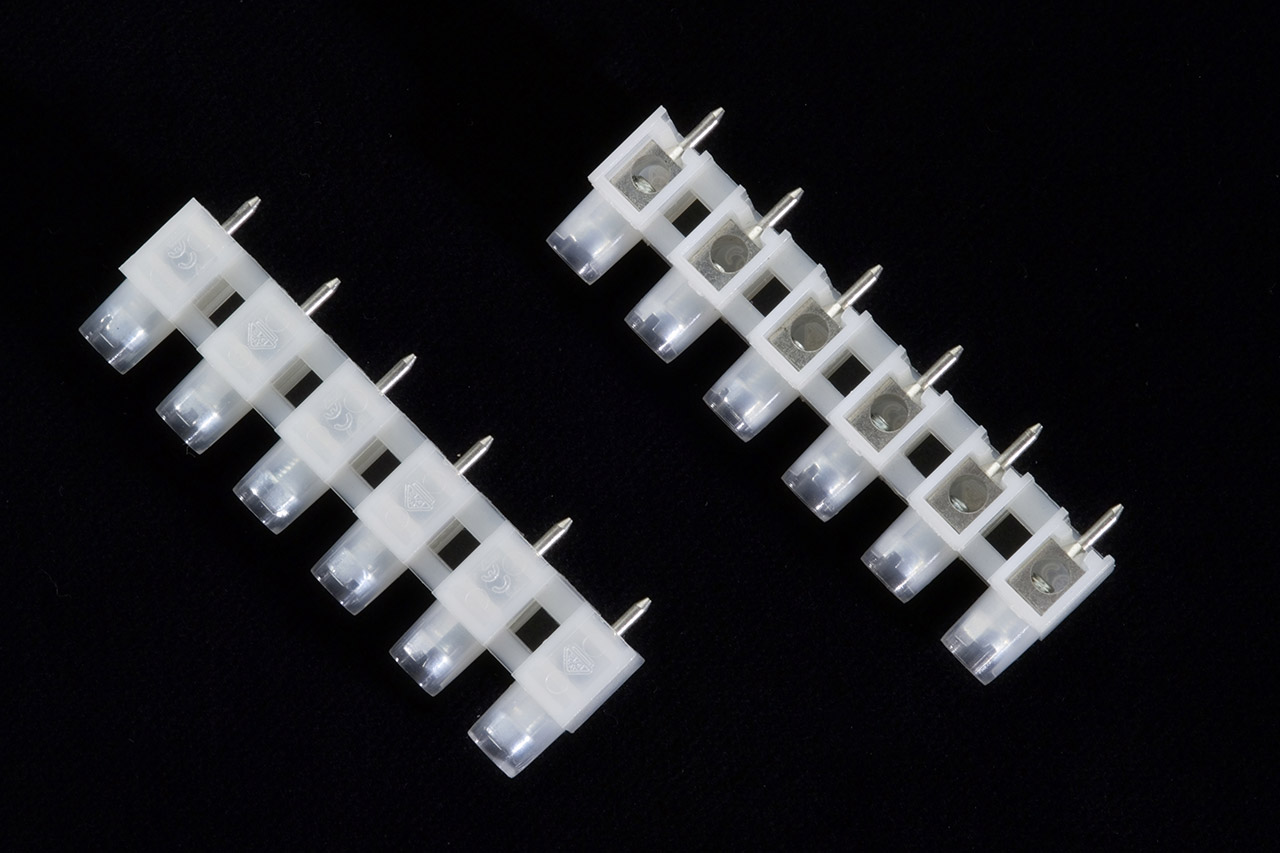

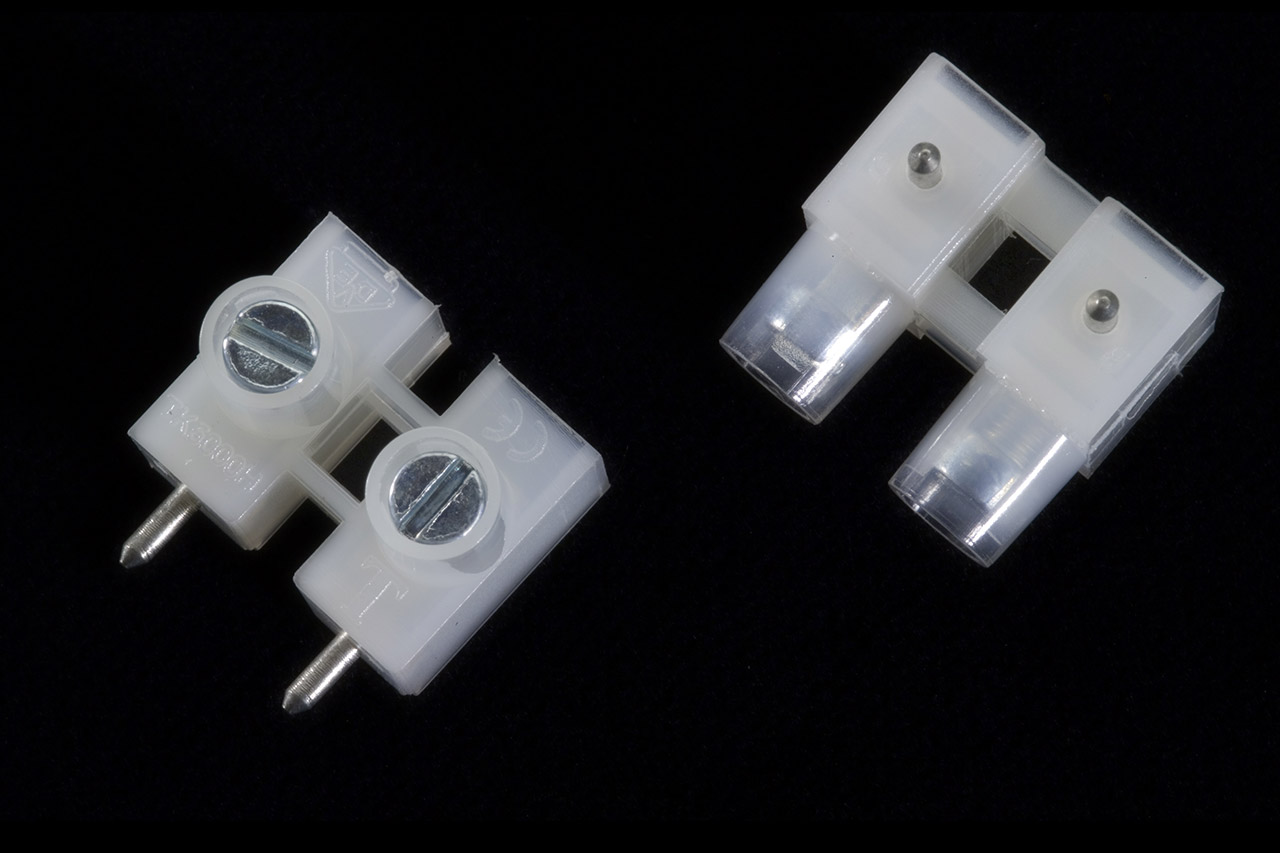

Regleta de Conexión para Tarjetas de Circuito impreso TK5000 con autoexinguibilidad V0
Capacidad conexión:
- Cable rígido: 2,5 mm² / 1 mm²
- Cable flexible: 2,5 mm² / 1 mm²
Voltaje: 450 V
Temperatura: 150 ºC
Constructivas:
- Posibilidad de elegir el número de polos (de 1 a 12 polos).
- Pin de conexión vertical.
- Montaje alto de los tornillos y mayor diámetro del agujero de la borna para facilitar la entrada y la conexión del conductor (ahorro de tiempo).
- Múltiples posibilidades de sujeción: por anclaje a través del entrepolo, por adaptación al dimensionado de la caja, por la propia soldadura del pin de conexión de la caja, por tornillo.
Intensidad: 24 A
Par apriete: 0,5 Nm
Métrica: M 3
Tipo: Pin Vertical
