Regleta de conexión estándar - 1100

Tekox

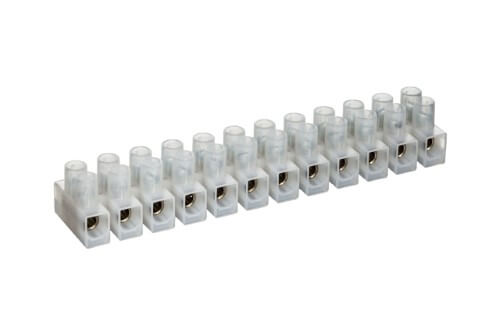

Regleta de conexión estándar 1100

1100

Regleta de conexión estándar para realizar conexiones eléctricas en instalaciones o como componente para equipos y aparatos eléctricos y de iluminación.

CE
VDE
ENEC 10
CSA UL
LIBRE DE HALOGENOS
ROHS
Materias primas:

- Cuerpo aislante:
      - Modelo estándar: Poliamida 6, color natural. V2 (según UL94).
      - Modelo FV: Poliamida 6.6 con fibra de vidrio, color gris, V0 (según UL94).
      - Modelo V0: Poliamida 6.6, color crema, V0 (según UL94).
- Borna: latón niquelado.
- Lámina pisahilos PH: acero inoxidable.
- Tornillo: acero cincado. Rosca métrica.

Características constructivas:

- VERSIÓN V0: autoextinguibilidad V0 (según UL94).
- VERSIÓN FV: temperatura ambiente 160ºC.
- Hilo Incandescente a 960ºC según EN 60695-2-11.
- Especificaciones técnicas según EN 60998 y UL.

Para la conexión interior en aparatos eléctricos

Ficha de conexión diseñada para adaptarse a la variedad en condiciones de uso que requieren los fabricantes de equipos y aparatos.

Posibilidad de corte y grabado bajo pedido.

URLami: Regleta de conexión estándar

1804

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 2,5 mm² / 0,75 mm² (12 AWG )

- Cable flexible: 2,5 mm² / 0,75 mm² (12 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución estándar.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1804 V0 (ignifugo) T110ºC.
-1804 FV (con carga mineral) T160ºC.

Intensidad: 24A (15A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1804 PH

Regleta de conexión pisahilos

Capacidad conexión: 2,5 mm2 (14 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1804 V0-PH (ignifugo) T110ºC
-1804 FV-PH (con carga mineral) T160ºC

Intensidad: 24A (15A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1804 TS

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 2,5 mm² / 0,75 mm² (12 AWG )

- Cable flexible: 2,5 mm² / 0,75 mm² (12 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.

Ejecuciones:

Según material aislante:
-1804 TS V0 (ignifugo) T110ºC
-1804 TS FV (con carga mineral) T160ºC

Intensidad: 24A (15A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1104

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 4 mm² / 0,75 mm² (12 AWG)

- Cable flexible: 4 mm² / 0,75 mm² (12 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1104 V0 (ignifugo) T110ºC
-1104 FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1104 PH

Regleta de conexión pisahilos

Capacidad conexión:

- Cable rígido: 2,5 mm² / 0,75 mm² (14 AWG )

- Cable flexible: 2,5 mm² / 0,75 mm² (14 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1104 PH V0 (ignifugo) T110ºC
-1104 PH FV (con carga mineral) T160ºC

Intensidad: 24A (15A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1104 TS

Regleta de conexión standard

Capacidad conexión:

- Cable rígido: 4 mm² / 0,75 mm² (12 AWG)

- Cable flexible: 4 mm² / 0,75 mm² (12 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.

Ejecuciones:

Según material aislante:
-1104 TS V0 (ignifugo) T110ºC
-1104 TS FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1204

Regleta de conexión de pie elevado

Capacidad conexión:

- Cable rígido: 4 mm² / 0,75 mm² (12 AWG)

- Cable flexible: 4 mm² / 0,75 mm² (12 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1204 V0 (ignifugo) T110ºC
-1204 FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1204 PH

Regleta de conexión de pie elevado pisahilos

Capacidad conexión:

- Cable rígido: 2,5 mm² (14 AWG) / 24A (15A UL)

- Cable flexible: 4 mm² / 0,75 mm² (12 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1204 PH V0 (ignifugo) T110ºC
-1204 PH FV (con carga mineral) T160ºC

Intensidad: 24A (15A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1204 TS

Regleta de conexión de pie elevado

Capacidad conexión:

- Cable rígido: 4 mm² / 0,75 mm² (12 AWG)

- Cable flexible: 4 mm² / 0,75 mm² (12 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.

Ejecuciones:

Según material aislante:
-1204 TS V0 (ignifugo) T110ºC
-1204 TS FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1106

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- La capacidad de conexión se reduce a 4 mm2 (10 AWG) con cable flexible.

Ejecuciones:

Según material aislante:
-1106 V0 (ignifugo) T110ºC
-1106 FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1106 PH

Regleta de conexión pisahilos

Capacidad conexión:

- Cable rígido: 4 mm² / 1 mm² (12 AWG)

- Cable flexible: 4 mm² / 1 mm² (12 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Borna pisahilos con protector de cable.

Ejecuciones:

Según material aislante:
-1106 PH V0 (ignifugo) T110ºC
-1106 PH FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1106 TS

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.

Ejecuciones:

Según material aislante:
-1106 TS V0 (ignifugo) T110ºC
-1106 TS FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1106 L

Regleta de conexión con mayor superficie aislante por polo y chimenea y con cajetín para fijación rápida

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) sin necesidad de ser fijada y el apartado 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
- 1106 L V0 (ignifugo) T110ºC
- 1106 L FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1106 L PH

Regleta de conexión con mayor superficie aislante por polo y chimenea y con cajetín para fijación rápida con pisahilos

Capacidad conexión:

- Cable rígido: 4 mm² (12 AWG) / 32A (20A UL)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) sin necesidad de ser fijada y el apartado 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
- 1106 L PH V0 (ignifugo) T110ºC
- 1106 L PH FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1106 L TS

Regleta de conexión con mayor superficie aislante por polo y chimenea y con cajetín para fijación rápida

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) sin necesidad de ser fijada y el apartado 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
- 1106 L TS V0 (ignifugo) T110ºC
- 1106 L TS FV (con carga mineral) T160ºC
Según borna de conexión:
- 1106 L TS (con tabique en el interior de la borna que limita la entrada del conductor)

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1106 L1

Regleta de conexión con mayor aislante por polo y con cajetín

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) y 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V ) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Con cajetín para fijación rápida.- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- La capacidad de conexión se reduce a 4mm2 (10

Ejecuciones:

Según material aislante:
-1106 L1 V0 (ignifugo) T110ºC
-1106 L1 FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1106 L1 PH

Regleta de conexión con mayor aislante por polo y con cajetín con pisahilos

Capacidad conexión:

- Cable rígido: 4 mm² (12 AWG) / 32A (20A UL)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) y 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V ) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Con cajetín para fijación rápida.- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1106 L1 PH V0 (ignifugo) T110ºC
-1106 L1 PH FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1106 L1 TS

Regleta de conexión con mayor aislante por polo y con cajetín

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- Cumple los apartados 4.7 (Bornes y conexiones a la red de alimentación) y 11.2 (Líneas de fuga y distancias en el aire, para tensión de 250V ) de la norma EN 60598/1.Luminarias.
- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Con cajetín para fijación rápida.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1106 L1 TS V0 (ignifugo) T110ºC
-1106 L1 TS FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1206

Regleta de conexión de pie elevado

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1206 V0 (ignifugo) T110ºC
-1206 FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1206 PH

Regleta de conexión de pie elevado pisahilos

Capacidad conexión:

- Cable rígido: 4 mm² (12 AWG) / 32A (20A UL)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1206 PH V0 (ignifugo) T110ºC
-1206 PH FV (con carga mineral) T160ºC

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1206 TS

Regleta de conexión de pie elevado con tabique separador

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad del diámetro del agujero de fijación de 3,5 mm
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1206 TS V0 (ignifugo) T110ºC
-1206 TS FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1606

Regleta de conexión con pie de anclaje

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Pie de anclaje para facilitar la fijación.
- El pie de anclaje podrá ir en la disposición que se desee, máximo 8 por regleta.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1606 PH

Regleta de conexión con pie de anclaje pisahilos

Capacidad conexión:

- Cable rígido: 4 mm² (12 AWG) / 32A (20A UL)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Pie de anclaje para facilitar la fijación.- El pie de anclaje podrá ir en la disposición que se desee, máximo 8 por regleta.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

- No disponible en versión V0 y FV.

Intensidad: 32A (20A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Pisahilos

1606 TS

Regleta de conexión con pie de anclaje

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Pie de anclaje para facilitar la fijación.
- El pie de anclaje podrá ir en la disposición que se desee, máximo 8 por regleta.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según borna de conexión:
-1606 TS (con tabique en el interior de la borna que limita la entrada del conductor)

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Tabique separador

1706

Regleta de conexión con cajetín y para terminales con base ancha

Capacidad conexión:

- Cable rígido: 6 mm² / 1 mm² (10 AWG)

- Cable flexible: 4 mm² / 1 mm² (10 AWG)

Voltaje: 450V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Cajetín de fijación rápida.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Diferente altura de las chimeneas en cada polo.

Ejecuciones:

Según material aislante:
-1706 V0 (ignifugo) T110ºC
-1706 FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,5 Nm

Métrica: M 3

Borna: Normal

1110

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 10 mm² / 1,5 mm² (8 AWG)

- Cable flexible: 6 mm² / 1,5 mm² (8 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1110 V0 (ignifugo) T110ºC
-1110 FV (con carga mineral) T160ºC

Intensidad: 57A (50A UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Borna: Normal

1110 PH

Regleta de conexión pisahilos

Capacidad conexión:

- Cable rígido: 6 mm² / 1,5 mm² (10 AWG)

- Cable flexible: 6 mm² / 1,5 mm² (10 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1110 PH V0 (ignifugo) T110ºC
-1110 PH FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Borna: Pisahilos

1110 TS

Regleta de conexión con tabique separador

Capacidad conexión:

- Cable rígido: 10 mm² / 1,5 mm² (8 AWG)

- Cable flexible: 6 mm² / 1,5 mm² (8 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1110 TS V0 (ignifugo) T110ºC
-1110 TS FV (con carga mineral) T160ºC
Según borna de conexión:
-1110 TS (con tabique en el interior de la borna que limita la entrada del conductor)

Intensidad: 57A (50A UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Borna: Tabique separador

1210

Regleta de conexión de pie elevado

Capacidad conexión:

- Cable rígido: 10 mm² / 1,5 mm² (8 AWG)

- Cable flexible: 6 mm² / 1,5 mm² (8 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1210 V0 (ignifugo) T110ºC
-1210 FV (con carga mineral) T160ºC

Intensidad: 57A (50A UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Borna: Normal

1210 PH

Regleta de conexión de pie elevado pisahilos

Capacidad conexión:

- Cable rígido: 6 mm² (10 AWG) / 41A (30A UL)

- Cable flexible: 6 mm² / 1,5 mm² (8 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1210 PH V0 (ignifugo) T110ºC
-1210 PH FV (con carga mineral) T160ºC

Intensidad: 41A (30A UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Borna: Pisahilos

1210 TS

Regleta de conexión de pie elevado

Capacidad conexión:

- Cable rígido: 10 mm² / 1,5 mm² (8 AWG)

- Cable flexible: 6 mm² / 1,5 mm² (8 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.

Ejecuciones:

Según material aislante:
-1210 TS V0 (ignifugo) T110ºC
-1210 TS FV (con carga mineral) T160ºC

Intensidad: 57A (50A UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Borna: Tabique separador

1116

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 16 mm² / 4 mm² (6 AWG)

- Cable flexible: 10 mm² / 4 mm² (6 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- La capacidad de conexión se reduce a 10 mm2 (6 AWG UL) con cable flexible.

Ejecuciones:

Según material aislante:
-1116 V0 (ignifugo) T110ºC
-1116 FV (con carga mineral) T160ºC

Intensidad: 76A (65A UL)

Par apriete: 1,2 Nm

Métrica: M 4

Borna: Normal

1116 PH

Regleta de conexión pisahilos

Capacidad conexión:

- Cable rígido: 10 mm² / 4 mm² (6 AWG)

- Cable flexible: 10 mm² / 4 mm² (6 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1116 PH V0 (ignifugo) T110ºC
-1116 PH FV (con carga mineral) T160ºC

Intensidad: 57A (65A UL)

Par apriete: 1,2 Nm

Métrica: M 4

Borna: Pisahilos

1116 TS

Regleta de conexión con tabique separador

Capacidad conexión:

- Cable rígido: 16 mm² / 4 mm² (6 AWG)

- Cable flexible: 10 mm² / 4 mm² (6 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.
- Con tabique en el interior de la borna que limita la entrada del conductor.

Ejecuciones:

Según material aislante:
-1116 TS V0 (ignifugo) T110ºC.
-1116 TS FV (con carga mineral) T160ºC.

Intensidad: 76A (65A UL)

Par apriete: 1,2 Nm

Métrica: M 4

Borna: Tabique separador

1216

Regleta de conexión de pie elevado

Capacidad conexión:

- Cable rígido: 16 mm² / 4 mm² (6 AWG)

- Cable flexible: 10 mm² / 4 mm² (6 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1216 V0 (ignifugo) T110ºC
-1216 FV (con carga mineral) T160ºC

Intensidad: 76A (65A UL)

Par apriete: 1,2 Nm

Métrica: M 4

Borna: Normal

1216 PH

Regleta de conexión de pie elevado pisahilos

Capacidad conexión:

- Cable rígido: 10 mm² (6 AWG) / 57A (65A UL)

- Cable flexible: 10 mm² / 4 mm² (6 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1216 PH V0 (ignifugo) T110ºC
-1216 PH FV (con carga mineral) T160ºC

Intensidad: 57A (65A UL)

Par apriete: 1,2 Nm

Métrica: M 4

Borna: Pisahilos

1216 TS

Regleta de conexión de pie elevado

Capacidad conexión:

- Cable rígido: 16 mm² / 4 mm² (6 AWG)

- Cable flexible: 10 mm² / 4 mm² (6 AWG)

Voltaje: 750V (600V UL)

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Ejecuciones:

Según material aislante:
-1216 TS V0 (ignifugo) T110ºC
-1216 TS FV (con carga mineral) T160ºC

Intensidad: 76A (65A UL)

Par apriete: 1,2 Nm

Métrica: M 4

Borna: Tabique separador

1135

Regleta de conexión estándar

Capacidad conexión:

- Cable rígido: 35 mm² / 16 mm² (4 AWG)

- Cable flexible: 25 mm² / 10 mm² (4 AWG)

Voltaje: 750V

Temperatura: 110ºC

Constructivas:

- 12 polos en ejecución standard.
- Posibilidad de corte en distinto número de polos.
- Posibilidad de grabado bajo demanda.
- Tornillos imperdibles.
- Montaje alto de tornillos para facilitar la conexión del conductor.

Intensidad: 125A

Par apriete: 2 Nm

Métrica: M 5

Borna: Normal

ACCESORIOS

ST-4

Antitracción para la 1104

Constructivas:

- Dispositivo de anclaje contra la tracción y la torsión de los conductores según Apdo.5.2.10 de la EN 605981.Luminarias.
- Protege a los conductores de la abrasión y el rozamiento.
- El conjunto ST-4+1104 da como resultado un aislamiento reforzado para luminarias de Clase II hasta 250V según Apdo.11 de la EN 60598-1 Luminarias.
- Material aislante Libre de Halógenos(Poliamida 6).
- Fácil manipulación.

ST-6

Antitracción para la 1106

Constructivas:

- Dispositivo de anclaje contra la tracción y la torsión de los conductores según Apdo.5.2.10 de la EN 605981.Luminarias.
- Protege a los conductores de la abrasión y el rozamiento.
- El conjunto ST-6+1106 da como resultado un aislamiento reforzado para luminarias de Clase II hasta 250V según Apdo.11 de la EN 60598-1 Luminarias.
- Material aislante Libre de Halógenos (Poliamida 6).
- Fácil manipulación.

ST-10

Antitracción para la 1110

Constructivas:

- Dispositivo de anclaje contra la tracción y la torsión de los conductores según Apdo.5.2.10 de la EN 605981.Luminarias.
- Protege a los conductores de la abrasión y el rozamiento.
- El conjunto ST-10+1110 da como resultado un aislamiento reforzado para luminarias de Clase II hasta 250V según Apdo.11 de la EN 60598-1 Luminarias.
- Material aislante Libre de Halógenos (Poliamida 6).
- Fácil manipulación.



Oficinas

Parque Tecnológico de Asturias
Parcela 24
33428 Llanera (Asturias)
España
+34 985 263 620

Contacto

Mapa de ubicación de la sede de Tekox
