Bloque para transformadores - BTF

Tekox
Venta/distribuidor/mayorista Terminal de conexión para pequeños transformadores y protegido contra contactos externos

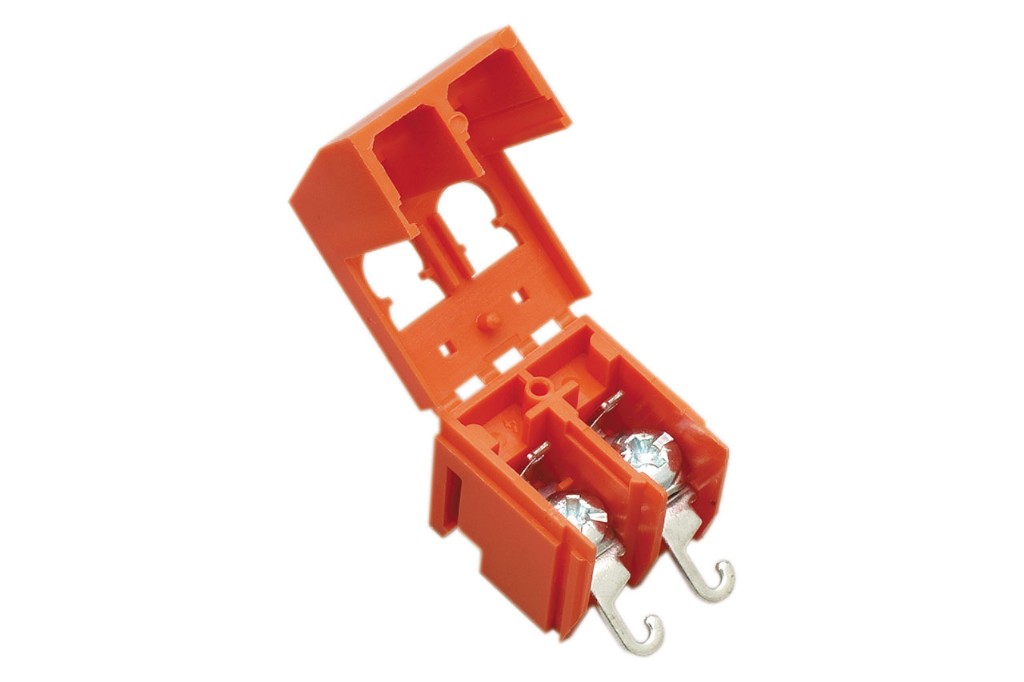

Bloque para transformadores BTF

BTF

Terminal de conexión para pequeños transformadores y protegido contra contactos externos.

CE
UL
LIBRE DE HALOGENOS
Materias primas:

- Cuerpo aislante: poliamida 6.6, color naranja o gris, V2 (según UL94).
- Parte conductora: latón estañado (modelo BT10: Latón niquelado).
- Abrazaderas: acero cincado.
- Tornillos: acero cincado, rosca métrica.

Características constructivas:

- Especificaciones técnicas según UL1059.

Conexiones para transformadores ES

Disponible en naranja y gris

BTF-2,5

Borne para transformadores BTF 2,5

Capacidad conexión:

- Cable rígido: 2,5 mm² / 1 mm² (14 AWG)

- Cable flexible: 2,5 mm² / 1 mm²

Voltaje: 600 V (UL)

Temperatura: 100ºC

Constructivas:

- En formato de 2 polos.
- Los conductores de salida del transformador se conectan por soldadura.
- La conexión de los conductores exteriores se realiza mediante tornillo o conector plano (faston).
- Diseñado para fijación sobre Rail 10x2mm o núcleos modulares para transformadores.
- Libre de halógenos.
- Posibilidad de incorporar etiquetas identificativas (MT) en blanco o con grabado.
- Cumple los apartados 22 y 26 de la norma EN 60742.

Intensidad: 10 A (UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Color: Naranja

BTF-2,5 GRIS

Borne para transformadores BTF 2,5 Gris

Capacidad conexión:

- Cable rígido: 2,5 mm² / 1 mm² (14 AWG)

- Cable flexible: 2,5 mm² / 1 mm²

Voltaje: 600 V (UL)

Temperatura: 100ºC

Constructivas:

- En formato de 2 polos.
- Los conductores de salida del transformador se conectan por soldadura.
- La conexión de los conductores exteriores se realiza mediante tornillo o conector plano (faston).
- Diseñado para fijación sobre Rail 10x2mm o núcleos modulares para transformadores.
- Libre de halógenos.
- Posibilidad de incorporar etiquetas identificativas (MT) en blanco o con grabado.
- Cumple los apartados 22 y 26 de la norma EN 60742.

Intensidad: 10 A (UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Color: Gris

BTF-4

Borne para transformadores BTF-4

Capacidad conexión:

- Cable rígido: 4 mm² / 1,5 mm² (12 AWG)

- Cable flexible: 4 mm² / 1,5 mm²

Voltaje: 600 V (UL)

Temperatura: 100ºC

Constructivas:

- Los conductores de salida del transformador se conectan por soldadura.
- La conexión de los conductores exteriores se realiza mediante tornillo o conector plano (faston).
- Diseñado para fijación sobre Rail 10x2mm o núcleos modulares para transformadores.
- Libre de halógenos.
- Posibilidad de incorporar etiquetas identificativas (MT) en blanco o con grabado.
- Cumple los apartados 22 y 26 de la norma EN 60742.

Intensidad: 16 A (UL)

Par apriete: 1,2 Nm

Métrica: M 4

Color: Naranja

BTF-4 GRIS

Borne para transformadores BTF-4 Gris

Capacidad conexión:

- Cable rígido: 4 mm² / 1,5 mm² (12 AWG)

- Cable flexible: 4 mm² / 1,5 mm²

Voltaje: 600 V (UL)

Temperatura: 100ºC

Constructivas:

- Los conductores de salida del transformador se conectan por soldadura.
- La conexión de los conductores exteriores se realiza mediante tornillo o conector plano (faston).
- Diseñado para fijación sobre Rail 10x2mm o núcleos modulares para transformadores.
- Libre de halógenos.
- Posibilidad de incorporar etiquetas identificativas (MT) en blanco o con grabado.
- Cumple los apartados 22 y 26 de la norma EN 60742.

Intensidad: 16 A (UL)

Par apriete: 1,2 Nm

Métrica: M 4

Color: Gris

BT-10

Borne para transformadores BT-10

Capacidad conexión:

- Cable rígido: 10 mm² / 4mm² (8 AWG)

- Cable flexible: 6 mm² / 4mm²

Voltaje: 600 V (UL)

Temperatura: 100ºC

Constructivas:

- Los conductores de salida del transformador se conectan por tornillo.
- La conexión de conductores exteriores se realiza mediante tornillo.
- Diseñado para fijación sobre Rail 10x2mm o nucleos modulares para transformadores.
- Libre de halógenos.
- Posibilidad de incorporar etiquetas identificativas (MT) en blanco o con grabado.
- Cumple los apartados 22 y 26 de la norma EN 60742.

Intensidad: 32 A (UL)

Par apriete: 2 Nm

Métrica: M 5

Color: Naranja

BT-10 GRIS

Borne para transformadores BT-10 Gris

Capacidad conexión:

- Cable rígido: 10 mm² / 4mm² (8 AWG)

- Cable flexible: 6 mm² / 4mm²

Voltaje: 600 V (UL)

Temperatura: 100ºC

Constructivas:

- Los conductores de salida del transformador se conectan por tornillo.
- La conexión de conductores exteriores se realiza mediante tornillo.
- Diseñado para fijación sobre Rail 10x2mm o nucleos modulares para transformadores.
- Libre de halógenos.
- Posibilidad de incorporar etiquetas identificativas (MT) en blanco o con grabado.
- Cumple los apartados 22 y 26 de la norma EN 60742.

Intensidad: 32 A (UL)

Par apriete: 2 Nm

Métrica: M 5

Color: Gris

BT-FUS

Borne para transformadores con portafusibles incorporado BT-FUS

Capacidad conexión:

- Cable rígido: 4 mm² / 1,5 mm² (10/20 AWG)

- Cable flexible: 4 mm² / 1,5 mm²

Voltaje: 300 V (UL)

Temperatura: 100ºC

Constructivas:

- Los conductores de salida del transformador se conectan por soldadura.
- La conexión de conductores exteriores se realiza mediante tornillo.
- Este modelo lleva incorporado sistema portafusibles para tamaño de 5x20 mm.
- Diseñado para fijación sobre Rail 10x2mm o núcleos modulares para transformadores.
- Libre de halógenos.
- Possibility of incorporating identification labels (MT) in white or with engraving.
- Cumple los apartados 22 y 26 de la norma EN 60742.

Intensidad: 6,3 A (UL)

Par apriete: 0,8 Nm

Métrica: M 3,5

Color: Naranja

ACCESORIOS
Venta/distribuidor/mayorista Terminal de conexión para pequeños transformadores y protegido contra contactos externos - Etiquetas MT

MT

Etiquetas de Marcaje

Constructivas:

- PA 6.6 V0 (Según UL 94) color beige.
- Material aislante Libre de Halógenos.
