Conectores eléctricos estancos al agua IP68

Conectores estancos IP68 WP68

WP68

Conectores estancos IP68 para instalaciones eléctricas y conexión de equipos donde se requiera una protección total contra el agua, la humedad y el polvo.

Materias primas:

- Cuerpo aislante: Poliamida 6.6 y Poliamida 6.6 con 30% fibra de vidrio.
- Borna: Latón niquelado.
- Tornillos: acero cincado, rosca métrica.

Características constructivas:

- IP68 1m-1h / IP66 para conjuntos correctamente conectados.
- EN 61984.
- EN60998-1 2004.
- EN60998-2-1 2004.
- EN62444 2013.
- UL2238.

Nueva Serie WP68, sistema de conexión IP68

Conectores para instalaciones estancas con un grado de protección IP68, diseñados para conectar de una forma rápida y segura tanto en instalaciones permanentes como provisionales.

Protección total frente al agua, sin necesidad de utilizar envolventes adicionales y resinas. Codificación mecánica que facilita su interconexión y minimiza la posibilidad de errores.

Los conectores lineales permiten conectar conductores de cobre en instalaciones permanentes que requieran una protección total contra el agua.

Los conectores para montaje en panel posibilitan la interconexión de equipos bajo categoría IP68 de una forma rápida, segura y fiable.

Los conectores en T, con una entrada y dos salidas, diseñados para hacer derivaciones en "T" del circuito

Los conectores aéreos permiten realizar conexiones de conductores de cobre, provisionales o permanentes, bajo categoría IP68 de forma planificada y sin necesidad de utilizar envolventes o resinas adicionales.

Embalaje

Embalaje de gran calidad y diseño,

pensado en facilitar el transporte y el almacenaje de las regletas al instalador.

Tablas de correspondencias

WP2/L

Conector Lineal IP68 2 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø7mm, Ø8mm, Ø9,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P

Tipo: Lineal

WP3/L

Conector Lineal IP68 2 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P+T

Tipo: Lineal

WP4/L

Conector Lineal IP68 4 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 4P

Tipo: Lineal

WP2/M

Conector Aéreo macho IP68 2 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø7mm, Ø8mm, Ø9,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P

Tipo: Aéreo

WP2/H

Conector Aéreo hembra IP68 2 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø7mm, Ø8mm, Ø9,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P

Tipo: Aéreo

WP2/HEM

Conector Aéreo hembra para montaje sobre conector en panel macho IP68 2 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø7mm, Ø8mm, Ø9,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P

Tipo: Aéreo

WP3/M

Conector Aéreo macho IP68 2 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P+T

Tipo: Aéreo

WP3/H

Conector Aéreo hembra IP68 2 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P+T

Tipo: Aéreo

WP3/HEM

Conector Aéreo hembra para montaje sobre conector en panel macho IP68 2 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P+T

Tipo: Aéreo

WP4/M

Conector Aéreo macho IP68 4 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 4P

Tipo: Aéreo

WP4/H

Conector Aéreo hembra IP68 4 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 4P

Tipo: Aéreo

WP4/HEM

Conector Aéreo hembra para montaje sobre conector en panel macho IP68 4 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 4P

Tipo: Aéreo

WP5/M

Conector Aéreo macho IP68 4 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 1,5 mm²

- Cable flexible: 1,0 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø9,5mm, Ø11,5mm, Ø12,5mm.

Intensidad: 15A

Par apriete: 0,6 Nm

Métrica: M2,5

Polos: 4P+T

Tipo: Aéreo

WP5/H

Conector Aéreo hembra IP68 4 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 1,5 mm²

- Cable flexible: 1,0 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø9,5mm, Ø11,5mm, Ø12,5mm.

Intensidad: 15A

Par apriete: 0,6 Nm

Métrica: M2,5

Polos: 4P+T

Tipo: Aéreo

WP5/HEM

Conector Aéreo hembra para montaje sobre conector en panel macho IP68 4 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 1,5 mm²

- Cable flexible: 1,0 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø9,5mm, Ø11,5mm, Ø12,5mm.

Intensidad: 15A

Par apriete: 0,6 Nm

Métrica: M2,5

Polos: 4P+T

Tipo: Aéreo

WP2/EM

Conector macho para montaje en Panel IP68 2 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P

Tipo: Empotrable

WP2/EH

Conector hembra para montaje en Panel IP68 2 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P

Tipo: Empotrable

WP3/EM

Conector macho para montaje en Panel IP68 2 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P+T

Tipo: Empotrable

WP3/EH

Conector hembra para montaje en Panel IP68 2 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 2P+T

Tipo: Empotrable

WP4/EM

Conector macho para montaje en Panel IP68 4 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 4P

Tipo: Empotrable

WP4/EH

Conector hembra para montaje en Panel IP68 4 Polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 2,5 mm²

- Cable flexible: 1,0 mm² / 2,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 17,5A

Par apriete: 0,6 Nm

Métrica: M3

Polos: 4P

Tipo: Empotrable

WP5/EM

Conector macho para montaje en Panel IP68 4 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 1,5 mm²

- Cable flexible: 1,0 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 15A

Par apriete: 0,6 Nm

Métrica: M2,5

Polos: 4P+T

Tipo: Empotrable

WP5/EH

Conector hembra para montaje en Panel IP68 4 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,5 mm² / 1,5 mm²

- Cable flexible: 1,0 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Intensidad: 15A

Par apriete: 0,6 Nm

Métrica: M2,5

Polos: 4P+T

Tipo: Empotrable

WP2/DT

Derivador de 1 entrada y 2 salidas. IP68 2 Polos

Capacidad conexión:

- Cable rígido: 0,75 mm² / 1,5 mm²

- Cable flexible: 0,75 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø7mm, Ø8mm, Ø9,5mm.

Intensidad: 24A

Par apriete: 0,5 Nm

Métrica: M3

Polos: 2P

Tipo: Derivador

WP3/DT

Derivador de 1 entrada y 2 salidas. IP68 2 Polos + Tierra

Capacidad conexión:

- Cable rígido: 0,75 mm² / 1,5 mm²

- Cable flexible: 0,75 mm² / 1,5 mm²

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø8mm, Ø9,5mm, Ø11,5mm.

Intensidad: 32A

Par apriete: 0,5 Nm

Métrica: M3

Polos: 2P+T

Tipo: Derivador

venta/distribuidor/mayorista Conector aéreo macho IP68 2 Polos + Tierra para conectores estanco

WP3/M32

Conector aéreo macho IP68 2 Polos + Tierra 32 Amperios

Capacidad conexión:

- Cable rígido: 1,5 mm² / 6 mm²

- Cable flexible: 2 mm² / 6 mm²

Voltaje: 250V

Temperatura: -40ºC +85ºC

Constructivas:

Juntas de Estanqueidad incluidas Ø13mm, Ø14mm, Ø15mm.

Intensidad: 32A

Par apriete: 0,8 Nm

Métrica: M3,5

Polos: 2P+T

Tipo: Aéreo

venta/distribuidor/mayorista Conector Aéreo hembra IP68 2 Polos + Tierra para instalaciones estancas

WP3/H32

Conector Aéreo hembra IP68 2 Polos + Tierra, 32 Amperios

Capacidad conexión:

- Cable rígido: 1,5 mm² / 6 mm²

- Cable flexible: 2 mm² / 6 mm²

Voltaje: 250V

Temperatura: -40ºC +85ºC

Constructivas:

Juntas de Estanqueidad incluidas Ø13mm, Ø14mm, Ø15mm.

Intensidad: 32A

Par apriete: 0,8 Nm

Métrica: M3,5

Polos: 2P+T

Tipo: Aéreo

venta/distribuidor/mayorista Conector macho para montaje en Panel IP68 2 Polos + Tierra para instalaciones estancas

WP3/EM32

Conector macho para montaje en Panel IP68 2 Polos + Tierra, 32 Amperios

Capacidad conexión:

- Cable rígido: 1,5 mm² / 6 mm²

- Cable flexible: 2 mm² / 6 mm²

Voltaje: 250V

Temperatura: -40ºC +85ºC

Intensidad: 32A

Par apriete: 0,8 Nm

Métrica: M3,5

Polos: 2P+T

Tipo: Empotrable

venta/distribuidor/mayorista Derivador IP68 2 Polos + Tierra para instalaciones estancas

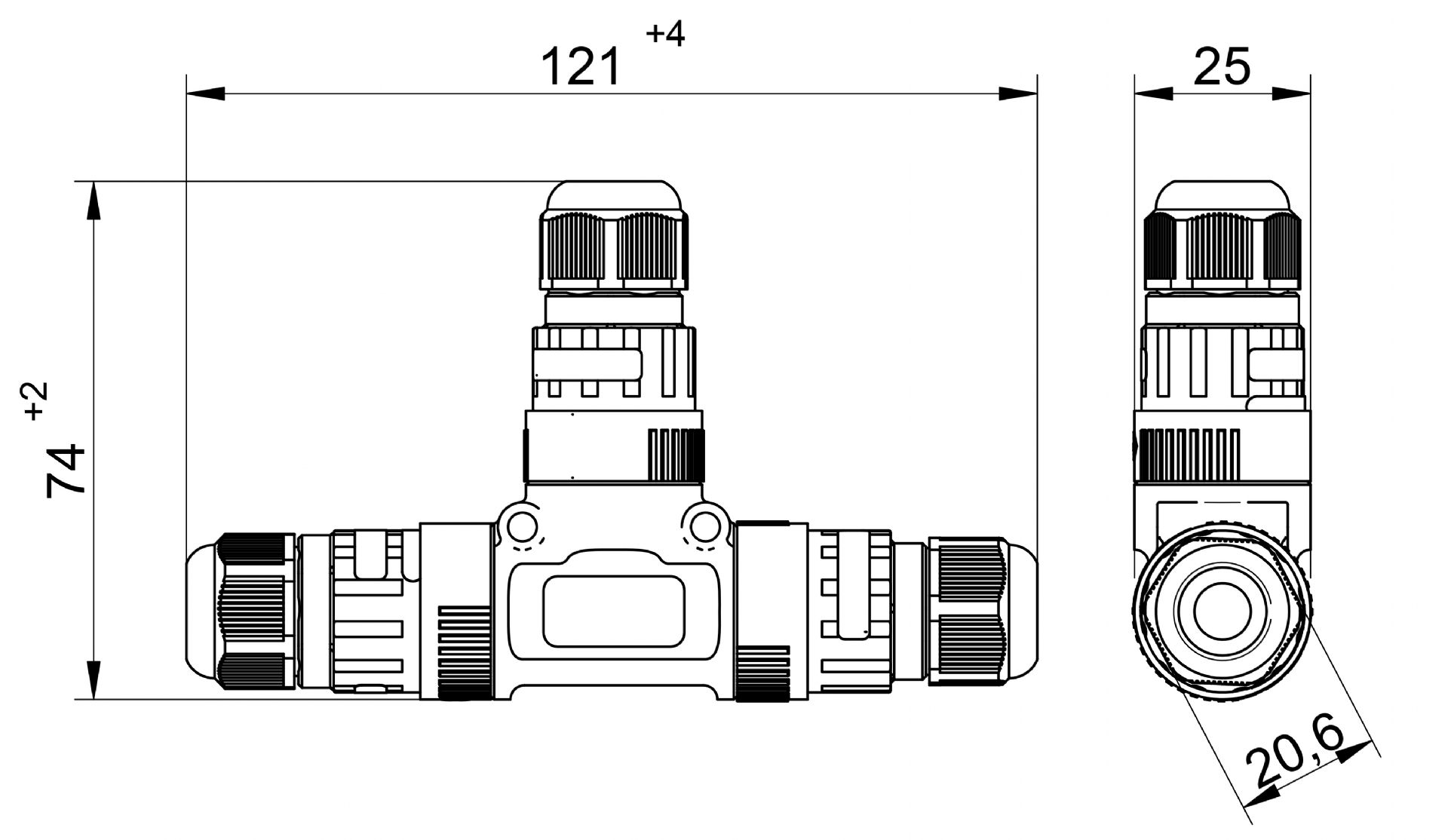

WP3/DTE

Derivador 1 Entrada y 2 Salidas IP68. 2 Polos + Tierra

Voltaje: 450V

Temperatura: -40ºC +85ºC

Constructivas:

Para el conjunto WP3/DTE, se necesitan:

- Alimentación con conector WP3/HEM. (1 unidad)

- Derivaciones con conector WP3/M. (2 unidades)

WP3/DTE = 1 x WP3/HEM + 2 x WP3/M.

Intensidad: 32A

Polos: 2P+T

Tipo: Derivador

WP2/Mm

Conector aéreo mini macho 2 polos.

Capacidad conexión:

- Cable rígido: 0,5 mm² / 1,5 mm²

- Cable flexible: 0,5 mm² / 1,5 mm²

Voltaje: 300V

Temperatura: -40ºC+85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø6,5mm. Ø7,5mm. Ø8,5mm. Ø9,5mm.

Intensidad: 10A

Par apriete: 0,2 Nm

Métrica: M2

Polos: 2P

Tipo: Mini Aéreo

WP2/Hm

Conector aéreo mini hembra 2 polos

Capacidad conexión:

- Cable rígido: 0,5 mm² / 1,5 mm²

- Cable flexible: 0,5 mm² / 1,5 mm²

Voltaje: 300V

Temperatura: -40ºC+85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø6,5mm. Ø7,5mm. Ø8,5mm. Ø9,5mm.

Intensidad: 10A

Par apriete: 0,2 Nm

Métrica: M2

Polos: 2P

Tipo: Mini Aéreo

WP3/Mm

Conector Aéreo mini macho 2 polos + Tierra

Capacidad conexión:

- Cable rígido: 0,75 mm² / 1,5 mm²

- Cable flexible: 0,75 mm² / 1,5 mm²

Voltaje: 300V

Temperatura: -40ºC+85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø6,5mm. Ø7,5mm. Ø8,5mm. Ø9,5mm.

Intensidad: 10A

Par apriete: 0,1 Nm

Métrica: M1,6

Polos: 2P+T

Tipo: Mini Aéreo

WP3/Hm

Conector aéreo mini hembra 2 polos + Tierra

Capacidad conexión:

- Cable rígido: 0,75 mm² / 1,5 mm²

- Cable flexible: 0,75 mm² / 1,5 mm²

Voltaje: 300V

Temperatura: -40ºC+85ºC

Constructivas:

- Juntas de Estanqueidad incluidas Ø6,5mm. Ø7,5mm. Ø8,5mm. Ø9,5mm.

Intensidad: 10A

Par apriete: 0,1 Nm

Métrica: M1,6

Polos: 2P+T

Tipo: Mini Aéreo

ACCESORIOS

WP/TI

Tapón con rosca interior

WP/TE

Tapón con rosca exterior

WP/TM32

Tapón con rosca exterior para 32A

WP/TH32

Tapón con rosca interior para 32A

WP/TOOL

Herramienta para facilitar el montaje

Constructivas:

Cada paquete de conectores contiene dos herramientas gratuitas en su interior. En caso de necesitar más unidades, solicítelo.

WP/TOOLm

Herramienta para facilitar montaje conectores mini

Constructivas:

Cada paquete de conectores contiene dos herramientas gratuitas en su interior. En caso de necesitar más unidades, solicítelo.

Conectores eléctricos estancos al agua IP68 - WP68

Conectores estancos IP68 WP68

Nueva Serie WP68, sistema de conexión IP68

Embalaje

Tablas de correspondencias

Oficinas
